Ürün ayrıntıları:
|

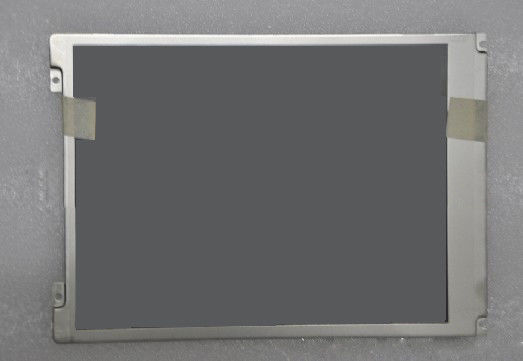

| Model numarası: | G084SN05 V0 | Marka: | AUO |
|---|---|---|---|
| boyut: | 8.4 İNÇ | çözüm: | 800 × 600 RGB |
| Parlaklık: | 350cd / m2 | Sıcaklık aralığı: | Depolama Sıcaklığı: -20 ~ 60 ° C Çalışma Sıcaklığı: 0 ~ 50 ° C |
| Vurgulamak: | 6 Bit TFT LCD Panel,LVDS Endüstriyel LCD Ekran |
||
| Temel Bilgiler: | Üretici firma | Panel Modeli | Panel Tipi | Takma ad |
|---|---|---|---|---|
 |
G084SN05 V0 | a-Si TFT-LCD, LCM | G084SN05 V.0 | |
| Çevre: | RoHS Eyaleti | Çalışma sıcaklığı. | Saklama derecesi. | Titreşim Seviyesi |
|
0 ~ 50 ° C | -20 ~ 60 ° C | - |
| Temel Bilgiler: | Parlaklık (cd / m²) | İzleme Açısı (L / R / U / D) | Tepki Süresi (ms) |
|---|---|---|---|
| 350 (Tipik) | 60/60/60/40 (Tipik) (CR≥10) | 10/25 (Tipik) (Tr / Td) | |
| En iyi görünüm | Ekran modu | Kontrast Oranı | |
| saat 12 | TN, Normalde Beyaz, Geçirgen | 500: 1 (Tipik) (Aktarıcı) | |
| Dispaly Renk: | Renk sıcaklığı | Ekran Renkleri | Beyaz Koordinat |
| 6638K | 262 K (6 bit) | X: 0,310;Y: 0,330 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 46 | % 64 | % 48 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 48 | % 35 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Varyasyon: | 1,60 (Maks.) (9 puan) |
||
| Panel Boyutu: | 8.4 " | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Aralığı (mm) | Nokta Aralığı (mm) |
| 800 (RGB) × 600 [SVGA] | RGB Dikey Şerit | 0,213 × 0,213 [119PPI] | 0,071 × 0,213 | |
| Mekanik Boyut: | Aktif Alan (mm) | Çerçeve Alanı (mm) | Anahat Boyut (mm) | Anahat Derinliği (mm) |
| 170,4 (Y) × 127,8 (D) | 174,1 (Y) × 131,2 (D) | 203 (Y) × 142.5 (D) | 8,3 (Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Oryantasyon | En Boy Oranı | Şekil Stili |
| Düz Dikdörtgen | Manzara türü | 4: 3 (Y: D) | ||
| Montaj : | Sol, sağ çerçevede yüz montaj delikleri (4-Φ3.0) | |||
| Diğer detay: | Ağırlık | Panel Kapak | Tedavi | |
| 260 ± 10 g | - | - | ||
| Ters Tarama: | Hayır |
|---|---|
| Dikey Frekans: | 60 Hz |
| Güç tüketimi : | 5,8 W (Tipik) |
| Lamba Özellikleri: | Tür | Durum | Miktar |
Şekil | Yaşam (Saat) | Lamba Değişimi |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışık türü (Üst ve Alt) | 2 parça | Düz | 50K (Tipik) | - | |
| CCFL Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç |
|||
| 354 ± 35.4V | 4.0 / 6.0 / 7.0mA (Min./Tip./Maks.) | 3,82 / 4,24 / 4,66W (Min./Tip./Maks.) | ||||
| Çalışma Frekansı | Başlama Gerilimi | |||||
| 40/55 / 80KHz (Min./Tip./Maks.) | 670 / 870V (Maks.) (Ta = + 25/0 ℃) | |||||
| Arayüz Özellikleri: | Durum | Arka Işık Sürücüsü | Tür | |||
| - | Hayır | Bağlayıcı | ||||
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 2 parça | BLL-3PINS-HNL | |
| Panel Sürüş Elektrik: | Gerilim beslemesi | Akım kaynağı | Güç | |||
|---|---|---|---|---|---|---|
| 3,3V (Tip.) | 230 / 260mA (Tip / Maks.) | 0,76 / 0,86 (Tip / Maks.) | ||||
| Arayüz Özellikleri: | Durum | Sinyal | Tür | |||
| - | LVDS (1 kanal, 6 bit) | Bağlayıcı | ||||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pin Miktarı | Miktar | Yapılandırma |
| HRS | DF19K-20P-1H | 1.0 mm | 20 iğne | 1 parça | LVDS-20P1C6B-070A | |
