Ürün ayrıntıları:
|
| Model numarası: | G104VN01 V0 | Marka: | AUO |
|---|---|---|---|
| boyut: | 10.4 inç | çözüm: | 640 × 480RGB |
| Parlaklık: | 450cd / m2 | Sıcaklık aralığı: | Depolama Sıcaklığı: -30 ~ 85 ° C Çalışma Sıcaklığı: -30 ~ 85 ° C |
| Vurgulamak: | 6 Bit TFT LCD Panel,LVDS Endüstriyel LCD Ekran |
||
| Temel Bilgiler: | Marka | Modeli | Tür | Model Takma Adı |
|---|---|---|---|---|
 |
G104VN01 V0 | a-Si TFT-LCD, LCM | G104VN01 V.0 | |
| Güvenilirlik : | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | Titreşim direnci |
|
-30 ~ 85 ° C | -30 ~ 85 ° C | - |
| Panel Boyutu: | 10.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | çözüm | Piksel Düzenleme | Nokta Aralığı (G × Y) | Piksel Aralığı (G × Y) |
| 640 (RGB) × 480, VGA | RGB Dikey Şerit | 0.110 × 0.330 mm | 0,330 × 0,330 mm [76PPI] | |
| Mekanik Boyut: | Aktif Alan (G × Y) | Çerçeve Alanı (G × Y) | Anahat Boyut (G × Y) | Anahat Derinliği |
| 211,2 × 158,4 mm | 214,8 × 162,4 mm | 243 × 176,6 mm | 11,4 ± 0,5 mm | |
| Anahat Özellikleri: | Form Stili | En Boy Oranı | Oryantasyon | Şekil Stili |
| Düz Dikdörtgen | 4: 3 (G: Y) | Manzara türü | ||
| Sabitleme: | Solda, sağ çerçevede yüz montaj delikleri (3-Φ3,5, 1-R1.75) | |||
| Diğer özellikler : | Panel Kapak | Ağırlık | Yüzey | |
| - | 490 g (Tipik) | Yansıma önleyici, Sert kaplama (3H) | ||
| Temel Bilgiler: | Parlaklık | Çalışma modu | Kontrast Oranı |
|---|---|---|---|
| 450 cd / m² (Tipik) | TN, Normalde Beyaz, Geçirgen | 700: 1 (Tipik) (Aktarıcı) | |
| İzleme Açısı (L / R / U / D) | Yönü Görüntüleme | Tepki Hızı | |
| 80/80/60/80 (Tipik) (CR≥10) | saat 6 | 20/10 (Tipik) (Tr / Td) (ms) | |
| Dispaly Renk: | Renk sıcaklığı | Renk Miktarı | Beyaz renk Renklilik |
| 6638K | 262 K (6 bit) | X: 0,310;Y: 0,330 | |
| 1931 Renk Gamlt: | NTSC Oranı | sRGB Kapsamı | Adobe RGB Kapsamı |
| % 45 | % 62 | % 47 | |
| DCI-P3 Kapsamı | Rec.2020 Kapsamı | Uyarılar | |
| % 46 | % 33 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1,33 (Maks.) (5 puan) |
||
| Güç tüketimi : | 6,7 W (Tipik) |
|---|---|
| Kare hızı : | 60 Hz |
| Ters Tarama: | Evet (U / D, L / R) |
| Sinyal Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim | |||
|---|---|---|---|---|---|---|
| 300 / 330mA (Tipik) (ICC) | 3.3 / 5.0V (Tipik) (VCC) | 1,00 / 1,10W (Tip / Maks.) | ||||
| Ekran Sinyalleri için Voltaj: | 0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD | |||||
| Arayüz Özellikleri: | Durum | Tür | Arayüz | |||
| - | Bağlayıcı | CMOS (1 kanal, 6 bit) | ||||
| Sinyal Arayüzü: | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| HRS | DF9B-31P-1V | 1 parça | 1.0 mm | 31 iğne | DRGB-31P1C6B-010K | |
| Arka Işık Özellikleri: | Tür | Durum | Şekil | Miktar |
Yaşam (Saat) | Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Kenar ışığı tipi (Üst taraf) | Düz | 2 parça | 50K (Tipik) | Değiştirilebilir | |
| CCFL Elektrik: | Akım Girişi | Gerilim Girişi | Tüketim |
|||
| 4.5 / 6.0 / 7.0mA (Min./Tip./Maks.) | 490 ± 50V | 5,88 W (Tip.) | ||||
| Açma Gerilimi | Lamba Frekansı | |||||
| 890 / 1110V (Maks.) (Ta = + 25/0 ℃) | 40/50 / 60KHz (Min./Tip./Maks.) | |||||
| Arayüz Özellikleri: | Durum | Tür | CCFL Sürücüsü | |||
|
Bağlayıcı | Hayır | ||||
| Arayüz Detayı | Marka | Modeli | Miktar | Pin Aralığı | Pinler | Pin Ataması |
| JST | BHR-03VS-1 | 2 parça | 4.0 mm | 3 iğne | BLL-3PINS-HNL | |

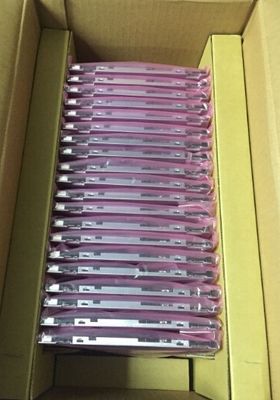

| Paket Kartonu: | Miktar | Ağırlık | Karton boyutu |
|---|---|---|---|
| 20 adet / koli | - | - |
