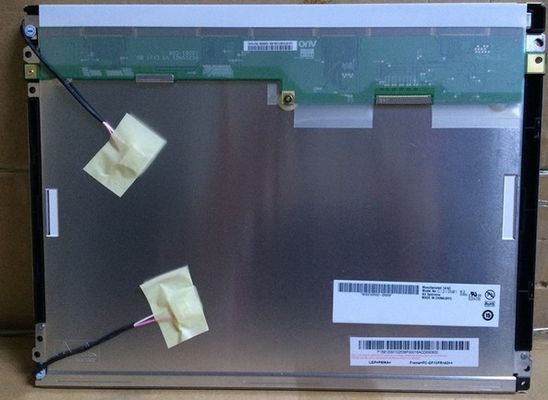

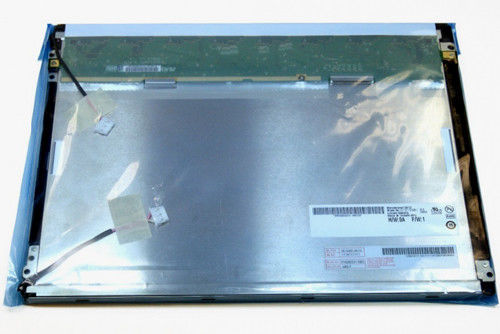

Ürün ayrıntıları:
|
| Model numarası: | G121SN01 V0 | Marka: | AUO |
|---|---|---|---|
| boyut: | 12.1inch | çözüm: | 800 × 600 RGB |
| Parlaklık: | 400cd / m2 | Sıcaklık aralığı: | Operating Temp.: -10 ~ 65 °C ; Çalışma Sıcaklığı: -10 ~ 65 ° C; Storage Temp.: -30 |
| Vurgulamak: | 6 Bit TFT LCD Panel,LVDS Endüstriyel LCD Ekran |
||
| Temel bilgi : | Panel Markası |  |
Panel Modeli | G121SN01 V0 |
|---|---|---|---|---|
| Çapraz Boyut | 12.1 " | Uygulama |
|
|
| Panel Tipi | a-Si TFT-LCD, LCM | Model Takma Adı | G121SN01 V.0 | |
| Güvenilirlik : | Çalışma sıcaklığı. | -10 ~ 65 ° C | Saklama derecesi. | -30 ~ 70 ° C |
| RoHS Eyaleti | |
Titreşim Derecesi | 1,5 G (14,7 m / s²) |
| Piksel Özellikleri: | Piksel Biçimi | 800 (RGB) × 600 [SVGA] | Nokta Aralığı | 0.1025 × 0.3075 mm (Y × D) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Piksel aralığı | 0,3075 × 0,3075 mm (Y × D) [82PPI] | |
| Mekanik Boyut: | Görüntü Alanı | 246 × 184,5 mm (Y × D) | Çerçeve Alanı | 249,05 × 188,3 mm (Y × D) |
| Anahat Dim. | 279 × 209 mm (Y × D) | Anahat Derinliği | 11.0 (Maks.) Mm | |
| Anahat Özellikleri: | Form faktörü | Düz Dikdörtgen | Oryantasyon | Manzara türü |
| En Boy Oranı | 4: 3 (Y: D) | Şekil Stili | ||
| Delikler ve Parantezler: | Sol ve sağ çerçevede yüz montaj delikleri (6-Φ3.4, 1-R1.7) | |||
| Diğer özellikler : | Ağırlık | 660g (Tipik) | Yüzey | Parlama önleyici |
| Temel Bilgiler: | Parlaklık | 400 cd / m² (Tipik) | Kontrast Oranı | 500: 1 (Tipik) (Aktarıcı) |
|---|---|---|---|---|
| Görüş açısı | 70/70/60/50 (Tipik) (CR≥10) | Optik Mod | TN, Normalde Beyaz, Geçirgen | |
| Yönü Görüntüleme | saat 12 | Tepki Süresi | 10/25 (Tipik) (Tr / Td) (ms) | |
| Renk Performansı: | Renklilik | Gx: 0,313;Wy: 0,329 | Renk Numaraları | 262 K (6 bit) |
| Renk sıcaklığı | 6485K | Beyaz Tekdüzelik | - | |
| 1931 Renk Gamlt: | NTSC Oranı | % 59 | sRGB | % 81 kapsama |
| Adobe RGB | % 62 kapsama | DCI-P3 | % 61 kapsama | |
| Rec. 2020 | % 44 kapsama | Uyarılar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve Frekansı: | 60 Hz |
|---|---|
| Ters Tarama: | Evet (180 °) |
| Güç tüketimi : | 7,3 W (Tip.) |
| Arka Işık Özellikleri: | Lamba Şekli | Düz | Lamba Tipi | CCFL | Ömür | 50K (Min.) (Saat) |
|---|---|---|---|---|---|---|
| Değiştirme | - | Miktar | 2 parça | Durum | Kenar ışık türü (Üst ve Alt) | |
| Lamba Elektrik: | Gerilim Girişi | 499/530 / 595V (Min./Tip./Maks.) | Akım Girişi | 3.0 / 6.0 / 7.0mA (Min./Tip./Maks.) | ||
| Sıklık | 40/55 / 85KHz (Min./Tip./Maks.) | Başlama Gerilimi | 970 / 1270V (Maks.) (Ta = + 25/0 ℃) | |||
| Tüketim | 3.6 / 6.4 / 7.0W (Min./Tip./Maks.) |
|||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | Lamba Sürücüsü | Hayır |
| Arayüz Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 2 parça | BLL-3PINS-HNL | |
| Sinyal Systerm: | LVDS (1 kanal, 6 bit) | Mantık Gerilimi | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Gerilim Girişi | 3,3V (Tip.) | Akım Girişi | 235mA (Tipik) | ||
| Tüketim | 0,86 W (Tip.) | |||||
| Arayüz Özellikleri: | Tür | Bağlayıcı | Durum | - | ||
| Konektör Detayı: | Marka | Modeli | Pin Aralığı | Pinler | Miktar | Yapılandırma |
| JAE | FI-SEB20P-HF13E | 1,25 mm | 20 iğne | 1 parça | LVDS-20P1C6B-010F | |

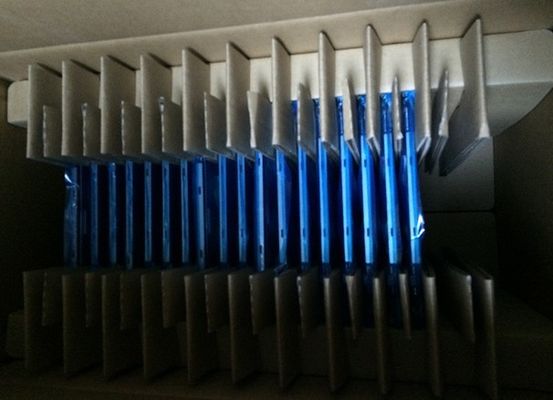

| Paket Kartonu: | Miktar | Net ağırlığı | Karton Boyutu (L × G × Y) |
|---|---|---|---|
| 20 adet / koli | 17 Kg | 576 × 326 × 420 mm |
