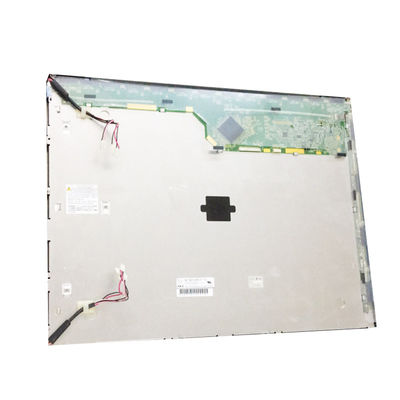

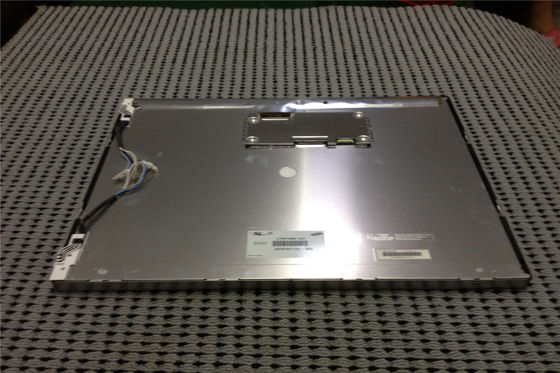

Ürün ayrıntıları:
|
| Model Numarası: | TX54D13VC0CAA | Marka: | Hitachi |
|---|---|---|---|
| boyut: | 21,3 inç | Karar: | 1600 ((RGB) × 1200 [UXGA] 94PPI |
| Parlaklık: | 430 cd/m² (Tip.) | Sıcaklık aralığı: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temperatur |
| Vurgulamak: | Parlama Önleyici NEC TFT Ekran,QVGA Kare Tft Ekran,VGA Lcd Video Paneli |
||
| Temel Bilgiler: | Panel markası |  |
Panel Modeli | TX54D13VC0CAA |
|---|---|---|---|---|
| Çapraz Boyut | 21.3 | Uygulama |
|
|
| Panel Türü | a-Si TFT-LCD, LCM | Model Takma Adları | - | |
| Güvenilirlik: | Operasyon Temp. | 0 ~ 50 °C | Depolama sıcaklığı. | -20 ~ 60 °C |
| RoHS Devleti | - | Titreme derecesi | 1.5G (14.7 m/s2) |
| Piksel Özellikleri: | Piksel Biçimi | 1600 ((RGB) × 1200 [UXGA] | Dot Pitch | 0.090×0.270 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.270×0.270 mm (H×V) [94PPI] | |
| Mekanik Boyut: | Ekran Alanı | 432×324 mm (H×V) | Bezel Bölgesi | - |
| Çizelge Dim. | 460×362 mm (H×V) | Çizelge Derinliği | 25.0±0,5 mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 43 (H:V) | Şekil tarzı | ||
| Delikler ve Koltuklar: | Sol, sağ çerçevesinde yan montaj delikleri (4-M3) | |||
| Diğer özellikleri: | Ağırlık | 3.45/4.00Kgs (Typ./Ma×.) | Yüzey | Antiglare |
| Temel Bilgi: | Parlaklık | 300 cd/m2 (Tip.) | Kontrast oranı | 9001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 85/85/85/85 (Tip) | Optik Mod | IPS-Pro, normalde siyah, iletici | |
| Görme Yönü | Simetri | Yanıt Zamanı | 11/14 (Tip) ((Tr/Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.310" Wy:0.330 | Renk Numaraları | 16.7M (8-bit) |
| Renk sıcaklığı | 6638K | Beyaz Tekdüzelik | 1.33 (En fazla 9 puan) |
|
| 1931 Renk Sınıfı: | NTSC oranı | % 72 | sRGB | %99 kapsama |
| Adobe RGB | %75 kapsama | DCI-P3 | %75 kapsama | |
| Rek.2020 | 54% kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Çerçeve sıklığı: | 60HzTers tarama:
| - Hayır. |
|---|
| Arka ışık özellikleri: | Lamba şekli | Düz. | Lamba tipi | CCFL | Yaşam süresi | - |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | 6 adet | Konum | Kenar ışık tipi (Yukarı ve Alt) | |
| Lamba Elektrik: | Giriş voltajı | 800V (Tip.) | Geçerli Girdi | 3.0/6.5/7.0mA (Min./Tip/Max.) | ||
| Sıklık | 40/54/65MHz (Min./Tip/Max.) | Çıkış Voltajı | 1500/1750V (Min./Max.) ((Ta=0°C) | |||
| Arayüz Özellikleri: | Türü | Bağlantı | Konum | - | Fener Sürücüsü | - Hayır. |
| Arayüz ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | YapılandırmaH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JST | XHP-7 | 2.5 mm | 7 iğne | 2 adet | BLL-7PINS-HNNHNNH | |
| JST | BHR-03VS-1 | 4.0 mm | 3 iğne | 2 adet | BLL-3PINS-LLL | |
| Sinyal sistemi: | LVDS (2 ch, 8-bit) | Mantıksal Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 12.0V (Tip.) | Geçerli Girdi | - | ||
| Arayüz Özellikleri: | Türü | Bağlantı | Konum | - | ||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| JAE | FI-X30S-HF | 1.0 mm | 30 iğne | 1 adet | LVDS-30P2C8B-160A | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 432 ((W) × 324 ((H) mm, dış hat boyutu 460 ((W) × 362 ((H) × 25.5 ((D) mm'dir.net ağırlığı 3.45/4.00Kgs (Typ./Ma×.). Bir IPS-Pro, Normalde Siyah, Transmissive LCM ürünü olarak, TX54D13VC0CAA 300 cd/m2 ekran parlaklığı 900:1 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, Simetri üzerinde en iyi görüntü yönü ve 11/14 (Typ.) ((Tr/Td) ms yanıt süresi. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 8 bitlik gri ölçekli bir sinyalle belirlenir.Bu yüzden 16'dan oluşan bir paleti sunar..7M renkleri, aynı zamanda renk gamut performansıyla% 99 (sRGB). Bu ürün, Edge ışık tipi olarak yerleştirilen arka ışık sistemi olarak 6 adet CCFL'yi benimsedi (Yukarı ve Alt),Dış arka ışık sürücüsü ek olarak gereklidir.. TX54D13VC0CAA, sinyal girişi sistemi olarak LVDS (2 ch, 8-bit) kullanır.Tipik dikey kare hızı (Fv) 60Hz'dir.. TX54D13VC0CAA'nın en son ürün ayrıntıları için, Panelook.com'da listelenen veri sayfasına bakmanızı veya HITACHI veya dağıtımcısı ile iletişime geçmenizi şiddetle öneririz.
