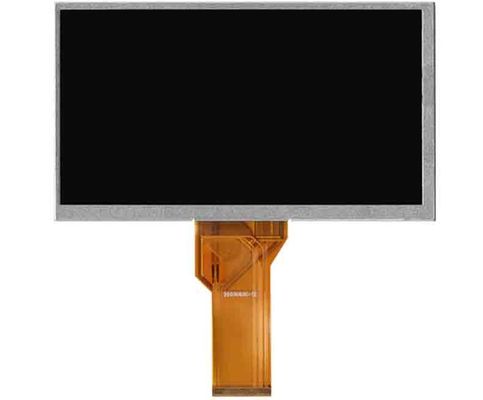

Ürün ayrıntıları:
|
| Çapraz Boyut: | 7.0" | Karar: | 1024(RGB)×600, WSVGA 169PPI |
|---|---|---|---|
| Aktif Alan: | 153,6(G)×90(Y) mm | Parlaklık: | 350 cd/m² (Tip.) |
| Görüş açısı: | 75/75/70/75 (Tip) | Max. Maks. Ratings Derecelendirmeler: | Depolama sıcaklığı: -30 ~ 70 °C Çalışma sıcaklığı: -20 ~ 60 °C |
| Çerçeve Açılışı: |

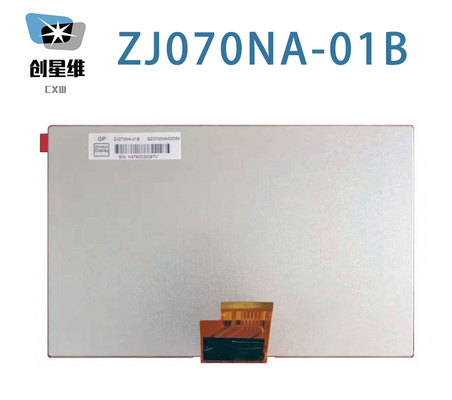

| Temel Bilgi: | Marka | Model | ZJ070NA-01B | |
|---|---|---|---|---|
| Türü | LCM a-Si TFT LCD | Kullanılır |
|
|
| Ekran Boyutu | 7.0" | Takma adlar | - | |
| Çevre: | Depolama sıcaklığı. | -30 ~ 70 °C | Operasyon Temp. | -20 ~ 60 °C |
| Piksel Özellikleri: | Karar | 1024 ((RGB) × 600, WSVGA | Nokta Pitch ((mm) | 0.050×0.150 (H×V) |
|---|---|---|---|---|
| Piksel Biçimi | RGB Dikey Şerit | Pixel Pitch ((mm) | 0.150×0.150 (H×V) [169PPI] | |
| Mekanik Boyut: | Etkin Alan ((mm) | 153.6 ((H) × 90 ((V) | Bezel Alanı ((mm) | 156.4 ((H) × 92.8 ((V) |
| Çizelge Sıcak. | 165.75 ((H) × 105.39 ((V) | Derinlik ((mm) | 3.4±0.2 | |
| Çizelge Özellikleri: | Şekil Tarzı | Düz Düzgen | Çizelge şekli | |
| Görünüm oranı | 17:10 (H:V) | Yönlendirme | Manzara tipi | |
| Montaj: | - Hayır. | |||
| Diğer özellikler: | Ağırlık | 113 g | Tedavi | |
| Temel Bilgi: | Parlaklık ((cd/m2) | 350 (Tip.) | Kontrast oranı | 7001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 75/75/70/75 (Tip) | Ekran Kipi | TN, Normalde Beyaz, Yayıcı | |
| En iyi görüntü | Saat 6'da. | Yanıtlar | 10/15 (Tip) (Tr/Td) | |
| Renk Performansı: | Beyaz Koordinat | X:0.310Y:0.330 | Renkleri Göster | 16.7M (8-bit) |
| Renk sıcaklığı | 6638K | Beyaz Tekdüzelik | 1.33/1.43 (Tip/Max.) |
| Sinyal Elektrik: | Voltaj kaynağı | 3.3/11.0/20.0/-6.8V (Tip.) ((DVDD/AVDD/VGH/VGL) | Mevcut Tedarik | - | ||
|---|---|---|---|---|---|---|
| Tüketim | 0.35W (Tip.) | |||||
| Sinyal Türü: | LVDS (1 ch, 8-bit) | Sinyal Voltajı | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| Arayüz Özellikleri: | Konum | - | Türü | FPC | ||
| Arayüz ayrıntıları: | Marka | Model | miktarı | Çubuklar | Çıkış | Pin Yapılandırması |
| 1 adet | 40 iğne | 0.5 mm | ||||
| Arka ışık özellikleri: | Şekli | Dizi | Türü | WLED | Konum | Kenar ışığı tipi |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | 3S8P | Yaşam süresi | 20K ((Min.) (Saatlar) | |
| Lamba Elektrik: | Voltaj kaynağı | 9.3/10.2V (tip/max.) | Mevcut Tedarik | 160/170mA (tip/max.) | ||
| Tüketim | 1.5W (Tip.) | |||||
| Arayüz Özellikleri: | Konum | - | Türü | Sinyal arayüzüne dahil | ||
| Arka ışık sürücüsü: | - Hayır. | |||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, 153.6 ((W) × 90 ((H) mm aktif alanı, 165.75 ((W) × 105.39 ((H) × 3.6 ((D) mm kontur boyutu, 156 görüntüleme alanı boyutu vardır.4 ((W) × 92.8 ((H) mm, net ağırlığı 113g. Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, ZJ070NA-01B 350 cd/m2 ekran parlaklığı 700:1 transmissive kontrast oranı, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, en iyi görüntü yönü saat 6'da ve yanıt süresi 10/15 (Typ.) ((Tr/Td) ms. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 8 bitlik gri ölçek sinyali ile belirlenir.Bu yüzden 16'dan oluşan bir paleti sunar..7M renkleri. Bu ürün, Edge ışık tipi olarak yerleştirilen ve 20K saatlik bir çalışma ömrüne sahip olan 3S8P WLED'yi arka ışık sistemi olarak benimsemiştir, ek olarak harici arka ışık sürücüsü gereklidir.ZJ070NA-01B LVDS kullanıyor (1 ch), 8 bit) sinyal girişi sistemi olarak, 40 pin FPC ile 3.3/11.0/20.0/-6.8V güç kaynağı voltajı ile bağlanmıştır (Typ.)
