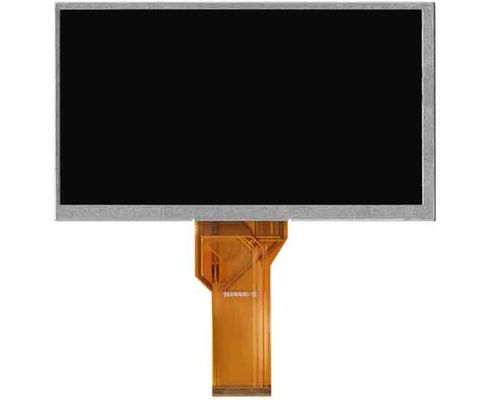

Ürün ayrıntıları:
|
| Marka: | INNOLUX | Çapraz Boyut: | 7.0" |
|---|---|---|---|
| Karar: | 1024(RGB)×600, WSVGA 169PPI | Aktif Alan: | 153,6(G)×90(Y) mm |
| Parlaklık: | 500 cd/m² (Tip.) | Görüş açısı: | 75/75/70/75 (Tip) |
| Max. Maks. Ratings Derecelendirmeler: | Depolama sıcaklığı: -30 ~ 80 °C Çalışma sıcaklığı: -30 ~ 80 °C |
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panel Boyutu: | 7.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB Dikey Şerit | 0.050×0.150 mm | 0.150×0.150 mm [169PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 153.6×90 mm | 156.4×92.8 mm | 165.75×105.39 mm | 4.80±0.3 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 17:10 (W: H) | Manzara tipi | ||
| Bağlantı: | - Hayır. | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 156 g | Parlama (Karanlık % 0) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 500 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 7001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 75/75/70/75 (Tip) | Saat 6'da. | 10/15 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6638K | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.310Y:0.330 | |
| Parlaklık Değişimi: | 1.33/1.43 (Tip/Max.) | ||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (Tip.) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Tip.) ((DVDD/AVDD/VGH/VHL) | 0.35W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | FPC | LVDS (1 ch, 6/8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| 1 adet | 0.5 mm | 40 iğne | ||||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 15K ((Tip.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 240/300mA (Tip/Max.) | 9.9/10.5V (tip/max.) | 2.38W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Sinyal arayüzüne dahil | - Hayır. | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, 153.6 ((W) × 90 ((H) mm aktif alanı, 165.75 ((W) × 105.39 ((H) × 5.1 ((D) mm kontur boyutu, 156 görüntüleme alanı boyutu vardır.4 ((W) × 92.8 ((H) mm, yüzey tedavisi Glare (Haze 0%), net ağırlığı 156g. Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, ZJ070NA-01P 500 cd / m2 ekran parlaklığı 700:1 transmissive kontrast oranı, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6'da ve yanıt süresi 10/15 (Typ.) ((Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renk paletini sunar, aynı zamanda renk gamutunun% 70 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştir.ZJ070NA-01P, sinyal girişi sistemi olarak LVDS'yi (1 ch, 6/8-bit) kullanır ve 40 pin FPC ile 3.3/11.0/20 güç kaynağı voltajı ile bağlanır..0/-6.8V (Typ.) ((DVDD/AVDD/VGH/VHL).
