Ürün ayrıntıları:
|
| Marka: | INNOLUX | Çapraz Boyut: | 7.0" |
|---|---|---|---|
| Karar: | 1024(RGB)×600, WSVGA 170PPI | Aktif Alan: | |
| Parlaklık: | 500 cd/m² (Tip.) | Görüş açısı: | 80/80/60/70 (Tip) ((CR≥10) |
| Çevre: | Operating Temp.: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 °C; Storage Temp.: -30 ~ |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|

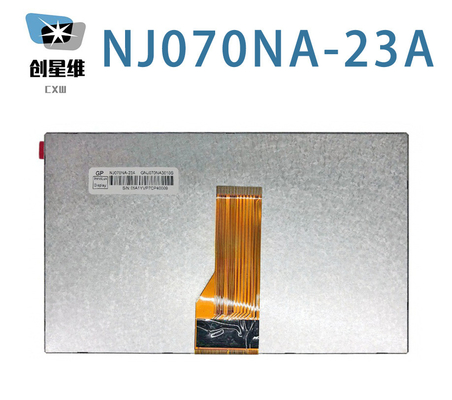

| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 500 (Tip.) | 80/80/60/70 (Tip) ((CR≥10) | 10/15 (Tip) (Tr/Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Saat 6'da. | TN, Normalde Beyaz, Yayıcı | 800: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6638K | 262K/16.7M (6-bit / 8-bit) | X:0.310Y:0.330 | |
| Beyaz Variation: | 1.33/1.43 (Tip/Max.) | ||
| Panel Boyutu: | 7.0" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 1024 ((RGB) × 600 [WSVGA] | RGB Dikey Şerit | 0.1506×0.1432 [170PPI] | 0.0502×0.1432 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 154.214 ((H) × 85.92 ((V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 4.8±0.3 mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 169 (H: V) | ||
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 1350g (Tip.) | - | Sert kaplama | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 20K ((Min.) | - | |
| WLED Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 8.4/9.9/10.2V (tip/max.) | 265mA (Tip.) | 2.62W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | - Hayır. | Sinyal arayüzüne dahil | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (Tip.) ((DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (Tip.) ((DIDD/AIDD/IGH/IGL) | 0.4W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| FPC ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| 0.5 mm | 40 iğne | 1 adet | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, 154.214 ((W) × 85.92 ((H) mm aktif alanı, 164.9 ((W) × 100 ((H) × 5.1 ((D) mm kontur boyutu, 157 görüntüleme alanı boyutu vardır.21 ((W) × 89.49 ((H) mm, sert kaplama yüzey tedavisi ile, net ağırlığı 1350g (tip). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, NJ070NA-23A 500 cd / m2 ekran parlaklığı 800:1 transmissive kontrast oranı, 80/80/60/70 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 10/15 (Typ.) ((Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 8 bit gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunar. Bu ürün, Edge ışık tipi olarak yerleştirilen ve 20K saatlik bir çalışma ömrüne sahip olan WLED'yi arka ışık sistemi olarak benimsemiştir.Dış arka ışık sürücüsü ek olarak gereklidir.. NJ070NA-23A, sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
