Ürün ayrıntıları:
|
| Marka: | CHIMEI Innolux | Çapraz Boyut: | 8.0" |
|---|---|---|---|
| Karar: | 1024(RGB)×600, WSVGA 148PPI | Aktif Alan: | 176,64(G)×99,36(Y) mm |
| 176,64(G)×99,36(Y) mm: | 192,8(G)×116,9(Y) ×6,7(D) mm | Parlaklık: | 500 cd/m² (Tip.) |
| Görüş açısı: | 75/75/70/75 (Tip) | çevre: | Çalışma sıcaklığı: -20 ~ 80 °C; Depolama sıcaklığı: -30 ~ 80 °C |
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|

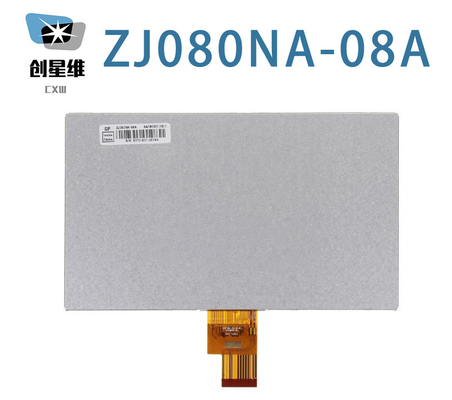

| ZJ080NA-08A | a-Si TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -20 ~ 80 °C | -30 ~ 80 °C |
| Panel Boyutu: | 8.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB Dikey Şerit | 0.0575×0.1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 176.64×99.36 mm | 179.84×103.16 mm | 192.8×116.9 mm | 6.4±0.3 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 (W: H) | Manzara tipi | ||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 0.23Kg (Typ.) | |||
| Panel Boyutu: | 8.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1024 ((RGB) × 600, WSVGA | RGB Dikey Şerit | 0.0575×0.1656 mm | 0.1725×0.1656 mm [148PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 176.64×99.36 mm | 179.84×103.16 mm | 192.8×116.9 mm | 6.4±0.3 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 (W: H) | Manzara tipi | ||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 0.23Kg (Typ.) | |||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (Tip.) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (Tip.) ((VDD/AVDD/VGH/VHL) | 0.39W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | FPC | LVDS (1 ch, 8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| 1 adet | 0.5 mm | 40 iğne | ||||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 20K ((Tip.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 360/420mA (tip/max.) | 9.9/10.5V (tip/max.) | 3.56W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Sinyal arayüzüne dahil | - Hayır. | ||||
Pikselleri RGB Dikey Şerit ile düzenlenmiştir. Mekanik ayrıntılara gelince, 176.64 ((W) × 99.36 ((H) mm aktif alanı, 192.8 ((W) × 116.9 ((H) × 6.7 ((D) mm kontur boyutu, 179 görüntüleme alanı boyutu bulunmaktadır.84 ((W) × 103.16 ((H) mm, net ağırlığı 0.23Kgs (Tip). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, ZJ080NA-08A 500 cd/m2 ekran parlaklığı 700:1 transmissive kontrast oranı, 75/75/70/75 (Tip.) ((CR≥10) (L/R/U/D) bakış açısı, en iyi görüntü yönü saat 6'da ve yanıt süresi 10/20 (Typ.) ((Tr/Td) ms. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 8 bitlik gri ölçekli bir sinyal ile belirlenir.Bu yüzden 16'dan oluşan bir paleti sunar..7M renkleri, aynı zamanda renk gamutunun% 70 (NTSC) performansıyla. Bu ürün, Edge ışık tipi olarak yerleştirilen ve 20K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'yi benimsemiştir.Dış arka ışık sürücüsü ek olarak gereklidir.. ZJ080NA-08A, sinyal girişi sistemi olarak LVDS (1 ch, 8-bit) kullanır ve 3.3/11.0/20.0/-6.8V güç kaynağı voltajı ile 40 pin FPC ile bağlanır.
