Ürün ayrıntıları:
|
| Marka: | CHIMEI Innolux | Çapraz Boyut: | 8.0" |
|---|---|---|---|
| Karar: | 800 ((RGB) × 480, | Anahat Dim.: | |
| Parlaklık: | 450 cd/m² (Tip.) | Görüş açısı: | 70/70/50/70 (Tipik)(CR≥10) |
| Çevre: | Operating Temperature: -30 ~ 85 °C ; Çalışma Sıcaklığı: -30 ~ 85 °C; Storage Temper |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|

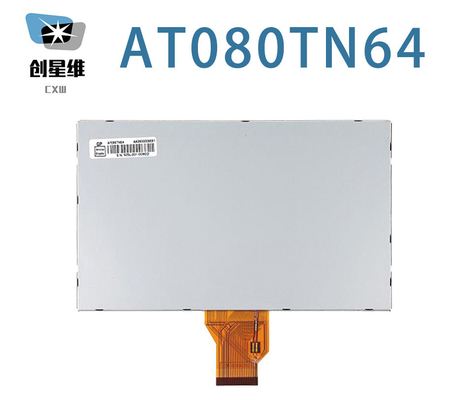

| AT080TN64 | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| -30 ~ 85 °C | -30 ~ 85 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 450 (Tip.) | 70/70/50/70 (Tip) ((CR≥10) | 10/15 (Tip) (Tr/Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Saat 6'da. | TN, Normalde Beyaz, Yayıcı | 500: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6638K | 262K/16.2M (6-bit / 6-bit + Dithering) | X:0.310Y:0.330 | |
| Beyaz Variation: | 1.33/1.43 (Tip/Max.) | ||
| Panel Boyutu: | 8.0" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 800 ((RGB) × 480 [WVGA] | RGB Dikey Şerit | 0.2208×0.2070 [116PPI] | 0.0736×0.2070 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 176.64 ((H) × 99.36 ((V) | 180.1 ((H) × 103.4 ((V) | 192.8 ((H) × 116.9 ((V) | 6.4±0.3 mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 169 (H: V) | ||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 245g (Tip.) | - | Antiglare | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 3S12P | Dizi | 20K ((Min.) | - | |
| WLED Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 9.3±0.9V | 240±24mA | 2.232W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | - Hayır. | Sinyal arayüzüne dahil | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3/10.4/16.0/-7.0V (Tip.) ((DVDD/AVDD/VGH/VGL) | 4.0/20.0/0.2/0.2mA (Tip.) ((DIDD/AIDD/IGH/IGL) | 0.226W (Tip.) | ||||
| Ekran sinyalleri için voltaj: | 0≤0.1DVDD≤0.3DVDD; 0.7DVDD≤0.9DVDD≤DVDD | |||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | Paralel RGB (1 ch, 6/8-bit) | FPC | ||||
| FPC ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| 0.5 mm | 50 iğne | 1 adet | DRGB-50P1C8B-115A | |||
Pikselleri RGB Dikey Şerit ile düzenlenmiştir. Mekanik ayrıntılara gelince, 176.64 ((W) × 99.36 ((H) mm aktif alanı, 192.8 ((W) × 116.9 ((H) × 6.7 ((D) mm kontur boyutu, 180 görüntüleme alanı boyutu bulunmaktadır.1 ((W) × 103.4 ((H) mm, Anti-Glare yüzey tedavisi ile, net ağırlığı 245g (Tip). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, AT080TN64 450 cd/m2 ekran parlaklığı 500 sağlayabilir:1 transmissive kontrast oranı, 70/70/50/70 (Typ.) ((CR≥10) (L/R/U/D) görüntü açısı, en iyi görüntü yönü saat 6'da ve yanıt süresi 10/15 (Typ.) ((Tr/Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Dithering gri ölçeği sinyali ile belirlenir, böylece 262K/16.2M renkler paletini sunarak, aynı zamanda renk gamutunun% 50 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 20K saatlik bir çalışma ömrüne sahip olan 3S12P WLED'yi arka ışık sistemi olarak benimsediAT080TN64, sinyal girişi sistemi olarak Paralel RGB (1 ch, 6/8-bit) kullanır ve 50 pin FPC ile 3 güç kaynağı voltajı ile bağlanır.3/10.4/16.0/-7.0V (Tip.) ((DVDD/AVDD/VGH/VGL)
