Ürün ayrıntıları:
|
| Marka: | HannStar | Çapraz Boyut: | 10.1" |
|---|---|---|---|
| Karar: | 1280(RGB)×800, WXGA 149PPI | Anahat Boyutu: | 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm |
| Parlaklık: | 300 cd/m² (Tip.) | Görüş açısı: | 89/89/89/89 (Tipik)(CR≥10) |
| Max. Maks. Ratings Derecelendirmeler: | Depolama Sıcaklığı: -20 ~ 60 °C Çalışma Sıcaklığı: 0 ~ 50 °C |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|
| HSD101PWW1-H00 | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 300 (Tip.) | 89/89/89/89 (Tip) ((CR≥10) | 25 (Tip.) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | IPS Pro, normalde siyah, iletici | 800: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 45 | % 63 | % 47 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 46 | % 33 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.50 (Max.) | ||
| Panel Boyutu: | 10.1 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 1280 ((RGB) × 800 [WXGA] | RGB Dikey Şerit | 0.1695×0.1695 [149PPI] | 0.0565 x 0.1695 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 216.96 ((H) × 135.6 ((V) | - | 229.46 ((H) × 149.2 ((V) | 2.8/5.2 (tip/max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 16:10 (H:V) | ||
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 198g (En fazla.) | - | Sert kaplama | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 10K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Sinyal arayüzüne dahil | ||||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 4.5/5.5V (Min./Max.) | - | 2.91W (En fazla.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 0.27A (Tip.) | 1.0W (En fazla.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | LVDS (1 ch, 6 bit) | Bağlantı | ||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| I-PEX | 20455-040E-12 | 0.5 mm | 40 iğne | 1 adet | ||

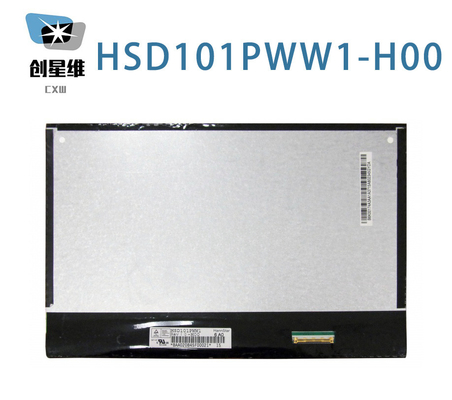

Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 216.96 ((W) × 135.6 ((H) mm, kontur boyutu 229.46 ((W) × 149.2 ((H) × 5.2 ((D) mm,Hard kaplamalı yüzey tedavisi ileBir IPS Pro, Normalde Siyah, Transmissive LCM ürünü olarak, HSD101PWW1-H00 300 cd/m2 ekran parlaklığı 800:1 transmissive kontrast oranı, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, En iyi bakış yönü Simetri ve yanıt süresi 25 (Typ.) ((Tr+Td) ms. Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyalle belirlenir.Böylece 262K renkler paletini sunarBu ürün, Edge ışık tipi olarak yerleştirilen ve LED Sürücüsü ile 10K saatlik bir çalışma ömrüne sahip olan WLED'yi arka ışık sistemi olarak benimsemiştir.HSD101PWW1-H00 LVDS kullanır (1 ch, 6 bit) olduğu için sinyal girişi sistemi, 40 pin ile bağlantılı olan güç kaynağı voltajı ile 3.3V (Typ.)
