Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 10.4" |
|---|---|---|---|
| Karar: | 800(RGB)×600, SVGA 96PPI | Anahat Dim.: | 236 ((W) × 176.9 ((H) × 5.9 ((D) mm |
| Parlaklık: | 350 cd/m² (Tip.) | Görüş açısı: | 80/80/65/75 (Tip) ((CR≥10) |
| Çevre: | Operating Temperature: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 °C; Storage Temper |
| Temel Bilgi: | Marka Adı | Model Adı | Türü | Model Takma Adları |
|---|---|---|---|---|

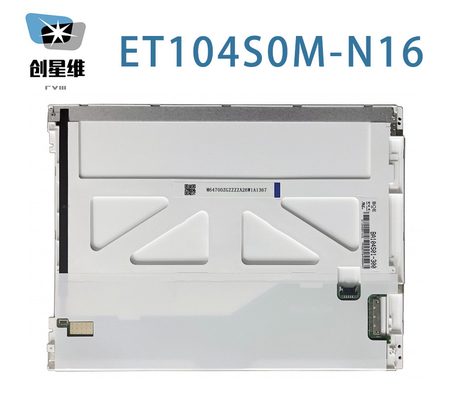

| ET104S0M-N16 | a-Si TFT-LCD, LCM | BA104S01-300-3HP0 | ||
| En yüksek derecelendirme: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim seviyesi |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Ekran Boyutu: | 10.4 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 800 ((RGB) × 600, SVGA | RGB Dikey Şerit | 0.088×0.264 mm | 0.264×0.264 mm [96PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 211.2×158.4 mm | 215.0×162.0 mm | 236×176.9 mm | 5.6±0.3 mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4:3 | Manzara tipi | ||
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| 300g (En fazla.) | - | Antiglare (Haze 25%) | ||
| Delikler ve Koltuklar: | Yüz montaj delikleri (4-Φ2.5, 2-R1.25) sol, sağ çerçevesinde | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 350 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 8001 (Tip) (İletişim) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Saat 12'de. | 80/80/65/75 (Tip) ((CR≥10) | 30 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 8381K | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.285Y:0.320 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 54 | % 76 | % 57 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 57 | % 41 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1.25/1.43 (Tip/Max.) | ||
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi (Yukarı taraf) | 30K ((Min.) | 6S4P | Dizi | - | |
| WLED Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 19.8V (Tip.) | 110mA (Tip.) | 1.92/1.98W (Tip/Max.) | ||||
| Arayüz Özellikleri: | WLED Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| LED Sürücü ile | Bağlantı | - | ||||
| Arayüz Ayrıntıları | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| STM | MSB24038P5 | 1 adet | 5 iğne | 1.25 mm | ||
| WLED Sürücü Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 12.0±1.2V | - | 2.42/2.84W (Tip/Max.) | ||||
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 180/230mA (tip/max.) | 0.59/0.76W (Tip/Max.) | ||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| LVDS (1 ch, 6/8-bit) | Bağlantı | - | ||||
| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| STM | MSB24013P20 | 1 adet | 20 iğne | 1.0 mm | ||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 211.2 ((W) × 158.4 ((H) mm, dış hat boyutu 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, görüntüleme alanı boyutu 215 mm'dir.0 ((W) × 162.0(H) mm, Anti-Glare (Haze 25%), net ağırlığı 300g (Max.). bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, ET104S0M-N16 350 cd / m2 ekran parlaklığı 800 sağlayabilir:1 transmissive kontrast oranı, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) görüntü açısı, en iyi görüntü yönü saat 12'de ve 30 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunarak, aynı zamanda 55% renk gamut performansı (NTSC) ile.Bu ürün, Edge ışık tipi olarak yerleştirilen 6S4P WLED'yi arka ışık sistemine benzetmiştir (Yukarı taraf) ve 30K saatlik çalışma ömrüne sahiptirET104S0M-N16 sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
