Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1920(RGB)×1080, FHD 141PPI | Anahat Boyutu: | 359,5(G)×223,8(Y) ×3,2(D) mm |
| Parlaklık: | 220 cd/m² (Tip.) | Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) |
| Çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |
| Temel Bilgi: | Marka Adı | Model Adı | Türü | Model Takma Adları |
|---|---|---|---|---|

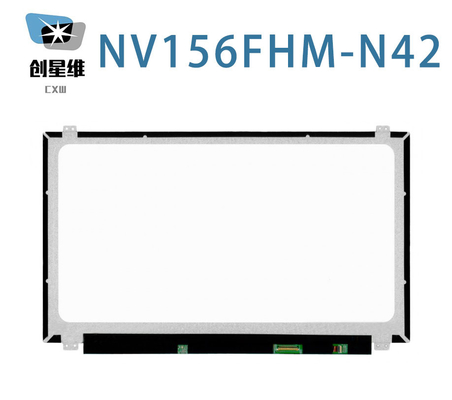

| NV156FHM-N42 | a-Si TFT-LCD, LCM | BOE0630 BOE0679 BOE06CB BO07C5 | ||
| En yüksek derecelendirme: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Ekran Boyutu: | 15.6" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 1920 ((RGB) × 1080, FHD | RGB Dikey Şerit | 0.05975×0.17925 mm | 0.17925×0.17925 mm [141PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 344.16×193.59 mm | - | 359.5×223.8 mm | 3.05/3.2 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 | Manzara tipi | İnce (PCBA düz, T≤3.2mm) | |
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| 380g (En fazla.) | - | Parlama karşıtı, sert kaplama (3H) | ||
| Delikler ve Koltuklar: | Yüz montaj delikleri (8 adet) yukarı, aşağı yuvarlaklar | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 220 cd/m2 (Tip.) | ADS, normalde siyah, ışınlayıcı. | 8001 (Tip) (İletişim) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Simetri | 85/85/85/85 (Tip) | 30 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 45 | 62% | % 47 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 47 | % 34 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1.25/1.54 (Max.) | ||
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 15K ((Min.) | 10S4P | Dört tel | - | |
| WLED Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 20mA (Tip.) | ||||||
| Arayüz Özellikleri: | WLED Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| LED Sürücü ile | Sinyal arayüzüne dahil | - | ||||
| WLED Sürücü Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | - | 2.98W (En fazla.) | ||||
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 267/485mA (Tip/Max.) | 0.88/1.6W (tip/max.) | ||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| eDP (2 şerit), eDP1.2, HBR1 (2.7G/yol) | Bağlantı | |||||
| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| STM | MSAK24025P30 | 1 adet | 30 iğne | 0.5 mm | EDP-30P2L-020V | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.16 ((W) × 193.59 ((H) mm, dış hat boyutu 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,Antiglare yüzey tedavisi ile, Sert kaplama (3H), net ağırlığı 380g (Max.), şekil stipe of Slim (PCBA Flat, T≤3.2mm).NV156FHM-N42 220 cd/m2 ekran parlaklığı 800Transmissive kontrast oranı, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 30 (Typ.) (Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renk paletini sunar, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan 10S4P WLED'yi arka ışık sistemi olarak benimsediNV156FHM-N42, sinyal girişi sistemi olarak eDP (2 Lanes) kullanır.
