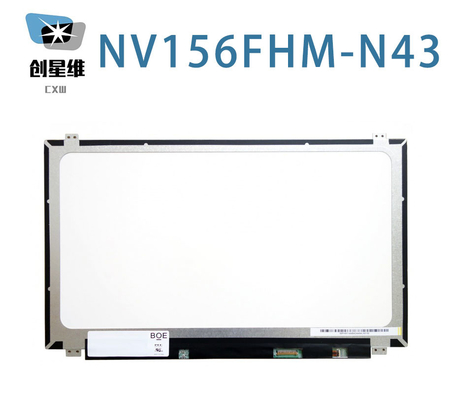

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1920(RGB)×1080, FHD 141PPI | Anahat Boyutu: | 359,5(G)×223,8(Y) ×3,2(D) mm |
| Parlaklık: | 300 cd/m² (Tip.) | Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) |
| Çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |
| Temel Bilgi: | Üreticisi | Panel Modeli 6 Uyumlu | Panel Türü | Takma adlar |
|---|---|---|---|---|
| NV156FHM-N43 | a-Si TFT-LCD, LCM | BOE0681 BOE065F | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 300 (Tip.) | 85/85/85/85 (Tip) | 30 (Tip) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | ADS, normalde siyah, ışınlayıcı. | 800: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 72 | 94% | % 73 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 74 | % 54 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.54 (Max.) | ||
| Panel Boyutu: | 15.6" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 1920 ((RGB) × 1080 [FHD] | RGB Dikey Şerit | 0.17925×0.17925 [141PPI] | 0.05975×0.17925 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 344.16 ((H) × 193.59 ((V) | - | 359.5 ((H) × 223.8 ((V) | 3.05/3.2 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 169 (H: V) | İnce (PCBA düz, T≤3.2mm) | |
| Montaj: | Yüz montaj delikleri (8 adet) yukarı, aşağı yuvarlaklar | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 380g (En fazla.) | - | Antiglare | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | 9S6P | 6 tel | 15K ((Min.) | - | |
| WLED Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 27.0V (Max.) | 22.5mA (Tip.) | |||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Sinyal arayüzüne dahil | ||||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | - | 4.0/4.2W (Typ.Max.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 303/530mA (tip/max.) | 1.0/1.75W (Tip/Max.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| eDP (2 şerit), eDP1.3, HBR1 (2.7G/yol) | Bağlantı | |||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| STM | MSAK24025P30 | 0.5 mm | 30 iğne | 1 adet | EDP-30P2L-020Q | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.16 ((W) × 193.59 ((H) mm, dış hat boyutu 359.5 ((W) × 223.8 ((H) × 3.2 ((D) mm,Antiglare yüzey tedavisi ile, net ağırlığı 380g (Max.), şekil stipe of Slim (PCBA Flat, T≤3.2mm). bir ADS olarak, Normalde Siyah, Transmissive LCM ürün, NV156FHM-N43 300 cd / m2 ekran parlaklığı 800 sağlayabilir:1 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, Simetri üzerindeki en iyi bakış yönü ve 30 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renkler paletini sunar, aynı zamanda renk gamutunun% 72 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen 9S6P WLED'yi arka ışık sistemine benzetmiştir ve 15K saatlik bir çalışma ömrüne sahiptir.NV156FHM-N43, sinyal girişi sistemi olarak eDP (2 Lanes) kullanır.
