Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1366(RGB)×768, WXGA 100PPI | Parlaklık: | 220 CD/m² |
| Görüş açısı: | 45/45/20/40 (Tipik)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama Sıcaklığı: -20 ~ 60 °C Çalışma Sıcaklığı: 0 ~ 50 °C |
| Temel Bilgiler: | Panel markası | Panel Modeli | NT1156WHM-N10 5 Uyumlu | |
|---|---|---|---|---|
| Çapraz Boyut | 15.6" | Uygulama | ||
| Panel Türü | a-Si TFT-LCD, LCM | Model Takma Adları | - | |
| Güvenilirlik: | Operasyon Temp. | 0 ~ 50 °C | Depolama sıcaklığı. | -20 ~ 60 °C |
| Piksel Özellikleri: | Piksel Biçimi | 1366 ((RGB) × 768 [WXGA] | Dot Pitch | 0.084×0.252 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.252×0.252 mm (H×V) [100PPI] | |
| Mekanik Boyut: | Ekran Alanı | 344.232×193.536 mm (H×V) | Bezel Bölgesi | - |
| Çizelge Dim. | 359.5×223.8 mm (H×V) | Çizelge Derinliği | 3.5/3.8 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 169 (H: V) | Şekil tarzı | Yassı (PCBA Yassı, T3.4~4.0mm) | |
| Delikler ve Koltuklar: | Yüz montaj delikleri (8 adet) yukarı, aşağı yuvarlaklar | |||
| Diğer özellikleri: | Ağırlık | 400g (En fazla.) | Yüzey | Parlama (Karanlık % 0) |
| Temel Bilgi: | Parlaklık | 220 cd/m2 (Tip.) | Kontrast oranı | 5001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 45/45/20/40 (Tip) ((CR≥10) | Optik Mod | TN, Normalde Beyaz, Yayıcı | |
| Görme Yönü | Saat 6'da. | Yanıt Zamanı | 12 (Tip) ((Tr+Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.313" Wy:0.329 | Renk Numaraları | 262K (6 bit) |
| Renk sıcaklığı | 6485K. | Beyaz Tekdüzelik | 1.25/1.54 (Max.) | |
| 1931 Renk Sınıfı: | NTSC oranı | % 47 | sRGB | % 66 kapsama |
| Adobe RGB | %50 kapsama | DCI-P3 | 49% kapsama | |
| Rek.2020 | % 35 kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Arka ışık özellikleri: | Lamba şekli | Dört tel | Lamba tipi | WLED | Yaşam süresi | 15K ((Min.) (Saatlar) |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | 9S4P | Konum | Kenar ışığı tipi | |
| Arayüz Özellikleri: | Türü | Sinyal arayüzüne dahil | Konum | - | Fener Sürücüsü | LED Sürücü ile |
| Şoför Elektrik: | Giriş voltajı | 5.5/12.0/21.0V (Min./Tip/Max.) | Geçerli Girdi | - | ||
| Tüketim | 2.6W (En fazla.) | |||||
| Sinyal sistemi: | LVDS (1 ch, 6 bit) | Mantıksal Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 3.3V (Tip.) | Geçerli Girdi | TBD | ||
| Tüketim | 1.0/1.2W (Tip./En fazla.) | |||||
| Arayüz Özellikleri: | Türü | Bağlantı | Konum | |||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| STM | MSAK24025P40 | 0.5 mm | 40 iğne | 1 adet | LVDS-40P1C6B-050E | |

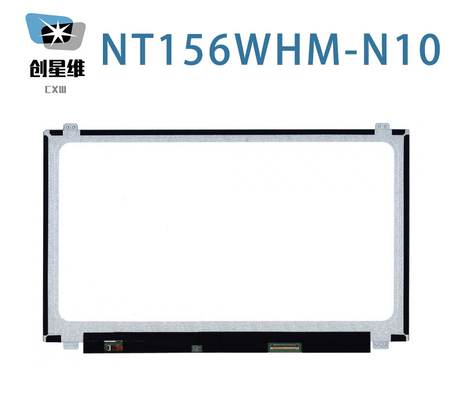

Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.232 ((W) × 193.536 ((H) mm, dış hat boyutu 359.5 ((W) × 223.8 ((H) × 3.8 ((D) mm,Glare (Haze 0%) yüzey tedavisi ile, net ağırlığı 400g (Max.), Flat şekli (PCBA Flat, T3.4~4.0mm). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, NT156WHM-N10 220 cd / m2 ekran parlaklığı 500:1 transmissive kontrast oranı, 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D) görüş açısı, en iyi görüş yönü saat 6'da ve yanıt süresi 12 (Typ.) ((Tr+Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renk paletini sunar, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan 9S4P WLED'yi arka ışık sistemi olarak benimsediNT156WHM-N10, sinyal girişi sistemi olarak LVDS (1 ch, 6-bit) kullanır ve 3.3V (Typ.) güç kaynağı voltajı ile 40 pinli bağlantı ile bağlanır.
