Ürün ayrıntıları:
|
| Marka: | keskin | Çapraz Boyut: | 13.4 |
|---|---|---|---|
| Karar: | 1920(RGB)×1200 169PPI | Parlaklık: | 500 cd/m² |
| Görüş açısı: | 89/89/89/89 (Tipik)(CR≥10) | Çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|

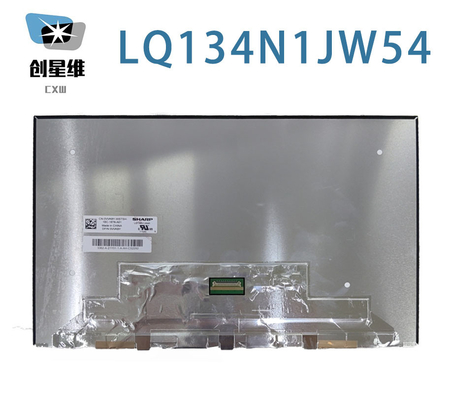

| LQ134N1JW54 | Oksit TFT-LCD, LCM | SHP154F | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 500 (Tip.) | 89/89/89/89 (Tip) ((CR≥10) | 30 (Tip) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | Yeni Mod 2, Normalde Siyah, İletişim. | 1000: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6485K. | 16.7M (8-bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 71 | % 100 | % 74 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 74 | % 53 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.53 (Max.) | ||
| Panel Boyutu: | 13.4 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 1920 ((RGB) × 1200 | RGB Dikey Şerit | 0.150×0.150 [169PPI] | 0.050 x 0.150 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 288 ((H) × 180 ((V) | - | 293.6 ((H) × 189.6 ((V) | 2.0/4.25 (Tip./Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 16:10 (H:V) | İnce (PCBA Eğilmiş, T≤3.0mm) | |
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 195g (En fazla.) | - | Parlama karşıtı, sert kaplama | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 15K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Sinyal arayüzüne dahil | ||||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | 230/249mA (tip/max.) | 2.78/2.89W (Tip/Max.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 246/300mA (tip/max.) | 0.81/0.99W (tip/max.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| eDP (2 şerit), eDP1.4b, HBR2 (5.4G/şerit) | Bağlantı | |||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| I-PEX | 20682-040E-02 | 0.4 mm | 40 iğne | 1 adet | ||
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, 288 ((W) × 180 ((H) mm aktif alanı, 293.6 ((W) × 189.6 ((H) × 4.25 ((D) mm kontur boyutu,Antiglare yüzey tedavisi ile, Sert kaplama, net ağırlığı 195g (Max.), şekil tipi Slim (PCBA Bent, T≤3.0mm).LQ134N1JW54 500 cd/m2 ekran parlaklığı sağlar 1000Transmissive kontrast oranı, 89/89/89/89 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 30 (Typ.) (Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece 16.7M renk paletini sunar, aynı zamanda% 10 renk gamut performansı (sRGB).Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak WLED'i benimsemiştir.LQ134N1JW54, sinyal girişi sistemi olarak eDP (2 Lanes) kullanır.
