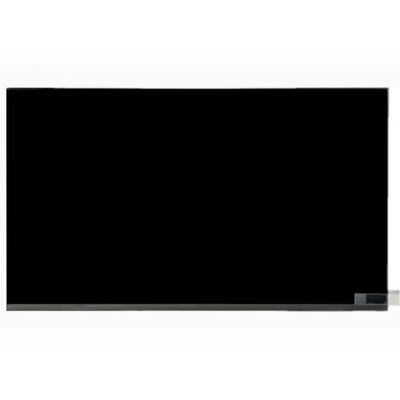

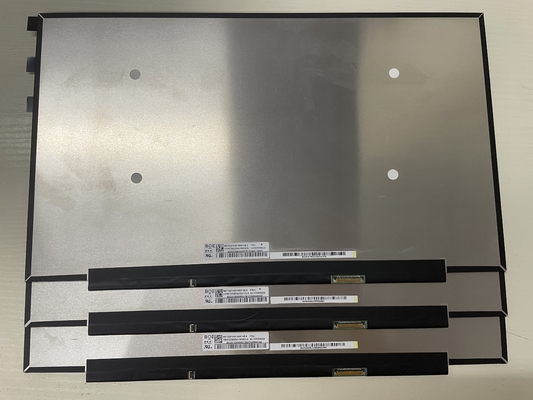

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1920(RGB)×1080, FHD 141PPI | Parlaklık: | 250 cd/m² |
| Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | Çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temperatur |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|
| NV156FHM-N4X | a-Si TFT-LCD, LCM | BOE09CA | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 250 (Tip.) | 85/85/85/85 (Tip) | 20 (Tip) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | ADS, normalde siyah, ışınlayıcı. | 800: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 45 | 62% | % 47 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 47 | % 33 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.60 (Max.) | ||
| Panel Boyutu: | 15.6" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 1920 ((RGB) × 1080 [FHD] | RGB Dikey Şerit | 0.17925×0.17925 [141PPI] | 0.05975×0.17925 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 344.16 ((H) × 193.59 ((V) | - | 350.66 ((H) × 216.15 ((V) | 3.0/3.2 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 169 (H: V) | İnce (PCBA düz, T≤3.2mm) | |
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 370g (En fazla.) | - | Parlama karşıtı, sert kaplama (3H) | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | 10S4P | Dört tel | 15K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Sinyal arayüzüne dahil | ||||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | - | 3.3W (En fazla.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 248mA (En fazla.) | 0.9W (En fazla.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| eDP (2 şerit), eDP1.2, HBR1 (2.7G/yol) | Bağlantı | |||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| STM | MSAK24025P30 | 0.5 mm | 30 iğne | 1 adet | EDP-30P2L-020V | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.16 ((W) × 193.59 ((H) mm, kontur boyutu 350.66 ((W) × 216.15 ((H) × 3.2 ((D) mm,Antiglare yüzey tedavisi ile, sert kaplama (3H), net ağırlığı 370g (Max.), şekil stipe of Slim (PCBA Flat, T≤3.2mm).NV156FHM-N4X 250 cd/m2 ekran parlaklığı 800Transmissive kontrast oranı, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 20 (Typ.) (Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renk paletini sunar, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge light tipi olarak yerleştirilen 10S4P WLED'yi arka ışık sistemine benzetmiştir ve 15K saatlik bir çalışma ömrüne sahiptir.NV156FHM-N4X, sinyal giriş sistemi olarak eDP'yi (2 Lanes) kullanır.
