Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 10.4" |
|---|---|---|---|
| Karar: | 800(RGB)×600, SVGA 96PPI | Parlaklık: | 350 cd/m² |
| Görüş açısı: | 80/80/65/75 (Tip) ((CR≥10) | Çevre: | Operating Temperature: -20 ~ 70 °C ; Çalışma Sıcaklığı: -20 ~ 70 °C; Storage Temper |
| Temel Bilgi: | Üreticisi | Panel Modeli 1 Uyumlu | Panel Türü | Takma adlar |
|---|---|---|---|---|
| BA104S01-300 | a-Si TFT-LCD, LCM | ET104S0M-N10 | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 350 (Tip.) | 80/80/65/75 (Tip) ((CR≥10) | 30 (Tip) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Saat 12'de. | TN, Normalde Beyaz, Yayıcı | 800: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 8455K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.284Y:0.320 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 57 | % 80 | % 60 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 60 | % 43 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.43 (Tip/Max.) | ||
| Panel Boyutu: | 10.4 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 800 ((RGB) × 600 [SVGA] | RGB Dikey Şerit | 0.264×0.264 [96PPI] | 0.088×0.264 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.0(H) × 162.0(V) | 236 ((H) × 176.9 ((V) | 5.6±0.3 mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 43 (H:V) | ||
| Montaj: | Yüz montaj delikleri (4-Φ2.5, 2-R1.25) sol, sağ çerçevesinde | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 300g (En fazla.) | - | Antiglare (Haze 25%) | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi (Yukarı taraf) | 6S4P | Dizi | 30K ((Min.) | - | |
| WLED Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 19.2/19.8V (tip/max.) | 100mA (Tip.) | 1.92/1.98W (Tip/Max.) | ||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Bağlantı | ||||
| Arayüz ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| STM | MSB24038P5 | 1.25 mm | 5 iğne | 1 adet | ||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 12.0±0.5V | - | 2.42/2.84W (Tip/Max.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 150/180mA (Tip/En fazla.) | 0.50/0.59W (Tip/Max.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | LVDS (1 ch, 6/8-bit) | Bağlantı | ||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| STM | MSB24013P20HA | 1.0 mm | 20 iğne | 1 adet | ||

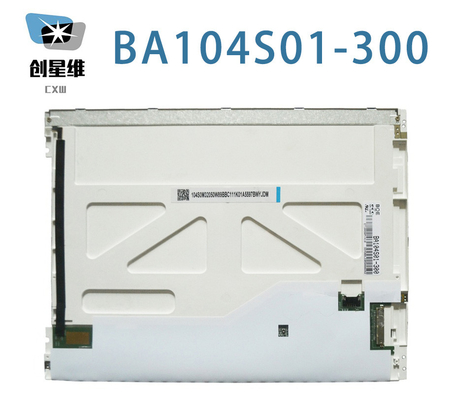

Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 211.2 ((W) × 158.4 ((H) mm, dış hat boyutu 236 ((W) × 176.9 ((H) × 5.9 ((D) mm, görüntüleme alanı boyutu 215 mm'dir.0 ((W) × 162.0(H) mm, yüzey tedavisi ile Antiglare (Haze 25%), net ağırlığı 300g (Max.). Bir TN, Normalde Beyaz, Transmissive LCM ürünü olarak, BA104S01-300 350 cd / m2 ekran parlaklığı 800 sağlayabilir:1 transmissive kontrast oranı, 80/80/65/75 (Typ.) ((CR≥10) (L/R/U/D) görüntü açısı, en iyi görüntü yönü saat 12'de ve 30 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.2M renkler paletini sunarak, aynı zamanda 55% (NTSC) renk gamut performansı ile.Bu ürün, Edge ışık tipi olarak yerleştirilen 6S4P WLED'yi arka ışık sistemine benzetmiştir (Yukarı taraf) ve 30K saatlik çalışma ömrüne sahiptirBA104S01-300 sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
