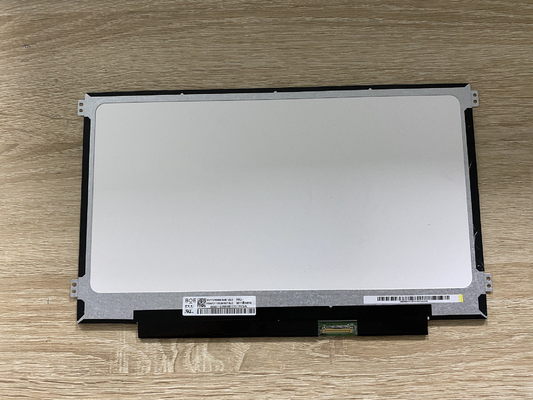

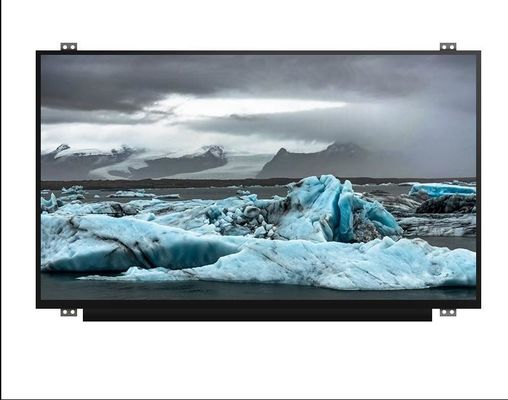

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 11.6" |
|---|---|---|---|
| Karar: | 1366(RGB)×768, WXGA 135PPI | Parlaklık: | 250 cd/m² |
| Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | Çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temperatur |
| Temel Bilgi: | Marka Adı | Model Adı | Türü | Model Takma Adları |
|---|---|---|---|---|
| NV116WHM-N45 | a-Si TFT-LCD, LCM | - | ||
| En yüksek derecelendirme: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Ekran Boyutu: | 11.6" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 1366 ((RGB) × 768, WXGA | RGB Dikey Şerit | 0.0625×0.1875 mm | 0.1875×0.1875 mm [135PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 256.125×144 mm | - | 278×168 mm | 2.8/3.0 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 | Manzara tipi | İnce (PCBA düz, T≤3.2mm) | |
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| 200g (En fazla.) | - | - | ||
| Delikler ve Koltuklar: | Yüz montaj delikleri (8 adet) sol, sağ yuvarlaklarda | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 250 cd/m2 (Tip.) | ADS, normalde siyah, ışınlayıcı. | 8001 (Tip) (İletişim) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Simetri | 85/85/85/85 (Tip) | 30 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 53 | % 71 | % 55 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 55 | % 40 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1.25/1.67 (Max.) | ||
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | 15K ((Min.) | 8S3P | 3 tel | - | |
| Arayüz Özellikleri: | WLED Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| LED Sürücü ile | Sinyal arayüzüne dahil | - | ||||
| WLED Sürücü Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | - | 1.8W (En fazla.) | ||||
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 273mA (Tip.) | 0.6/1.0W (Tip/En fazla.) | ||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| eDP (1 şerit), eDP1.2, HBR1 (2.7G/yol) | Bağlantı | |||||
| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| STM | MSAK24025P30 | 1 adet | 30 iğne | 0.5 mm | EDP-30P1L-030L | |
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, 256.125 ((W) × 144 ((H) mm aktif alanı, 278 ((W) × 168 ((H) × 3 ((D) mm kontur boyutu, net ağırlığı 200g (Max.),Slim (PCBA Flat) şekliADS, Normalde Siyah, Transmissive LCM ürünü olarak, NV116WHM-N45 250 cd/m2 ekran parlaklığı 800:1 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, Simetri üzerinde en iyi görüntü yönü ve 30 (Typ.) ((Tr+Td) ms yanıt süresi. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 6 bitlik gri ölçekli bir sinyal ile belirlenir.Böylece 262K renkler paletini sunarBu ürün, Edge light tipi olarak yerleştirilen 8S3P WLED'i arka ışık sistemine sahip ve 15K saatlik bir çalışma ömrüne sahiptir.,NV116WHM-N45, eDP'yi (1 Lane) sinyal girişi sistemi olarak kullanır.
