Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1366(RGB)×768, WXGA 100PPI | Parlaklık: | 220 CD/m² |
| Görüş açısı: | 45/45/20/40 (Tipik)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama Sıcaklığı: -20 ~ 60 °C Çalışma Sıcaklığı: 0 ~ 50 °C |
| Temel Bilgi: | Marka Adı | Model Adı 6 Uyumlu | Türü | Model Takma Adları |
|---|---|---|---|---|

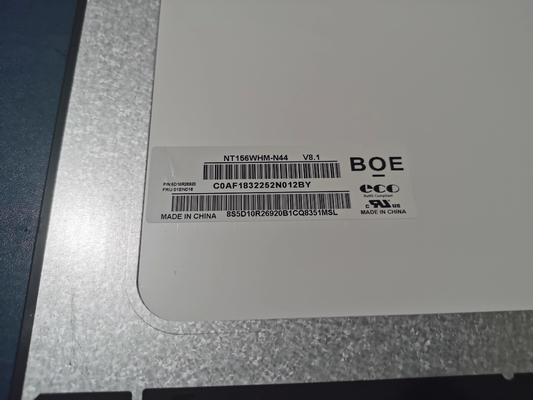

| NT1156WHM-N44 | a-Si TFT-LCD, LCM | BOE076E | ||
| En yüksek derecelendirme: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Ekran Boyutu: | 15.6" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 1366 ((RGB) × 768, WXGA | RGB Dikey Şerit | 0.084×0.252 mm | 0.252×0.252 mm [100PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 344.232×193.536 mm | - | 350.96×216.75 mm | 3.05/3.2 (Tip/Max.) mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 | Manzara tipi | İnce (PCBA düz, T≤3.2mm) | |
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| 360g (En fazla.) | - | Parlama karşıtı, sert kaplama (3H) | ||
| Delikler ve Koltuklar: |
- Hayır.
|
|||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 220 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 4001 (Tip) (İletişim) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Saat 6'da. | 45/45/20/40 (Tip) | 12 (Tip) (Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 48 | % 67 | % 50 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 50 | % 36 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1.25/1.54 (Max.) | ||
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 15K ((Min.) | 9S4P | Dört tel | - | |
| WLED Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 27.0V (Max.) | 17.3mA (Tip.) | |||||
| Arayüz Özellikleri: | WLED Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| LED Sürücü ile | Sinyal arayüzüne dahil | - | ||||
| WLED Sürücü Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | - | 2.52W (En fazla.) | ||||
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 233/339mA (Tip/Max.) | 0.77/1.12W (tip/max.) | ||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| eDP (1 şerit), eDP1.2, HBR1 (2.7G/yol) | Bağlantı | |||||

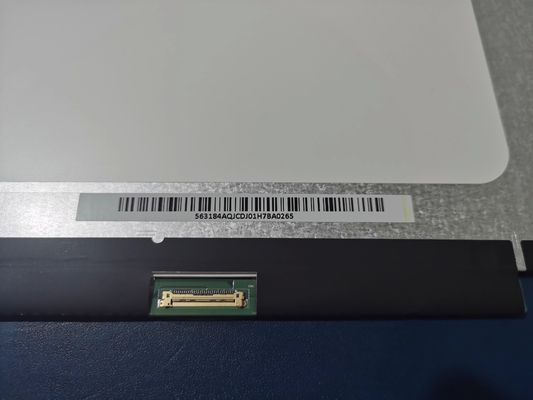

| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| STM | MSAK24025P30 | 1 adet | 30 iğne | 0.5 mm | EDP-30P1L-030A | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.232 ((W) × 193.536 ((H) mm, dış hat boyutu 350.96 ((W) × 216.75 ((H) × 3.2 ((D) mm,Antiglare yüzey tedavisi ile, sert kaplama (3H), net ağırlığı 360g (Max.), şekil stipe of Slim (PCBA Flat, T≤3.2mm).:1 iletim kontrast oranı, 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 12 (Typ.) ((Tr+Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renk paletini sunar, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan 9S4P WLED'yi arka ışık sistemi olarak benimsediNT156WHM-N44 sinyal girişi sistemi olarak eDP (1 Lane) kullanır.
