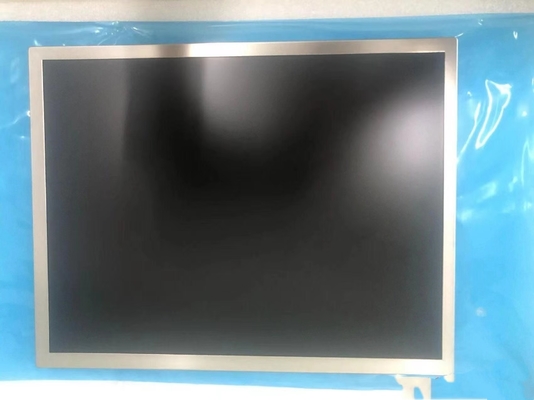

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 12.1" |
|---|---|---|---|
| Karar: | 1024(RGB)×768, XGA 105PPI | Parlaklık: | 600 cd/m² |
| Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | Çevre: | Çalışma sıcaklığı: -20 ~ 85 °C; Depolama sıcaklığı: -30 ~ 85 °C |
| Temel Bilgi: | Marka Adı | Model Adı | Türü | Model Takma Adları |
|---|---|---|---|---|
| AV121X0M-N10 | a-Si TFT-LCD, LCM | - | ||
| En yüksek derecelendirme: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim seviyesi |
| -20 ~ 85 °C | -30 ~ 85 °C |
| Ekran Boyutu: | 12.1 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Sayısı | Piksel Biçimi | Dot Pitch (H × V) | Piksel Pitch (H × V) |
| 1024 ((RGB) × 768, XGA | RGB Dikey Şerit | 0.080×0.240 mm | 0.240×0.240 mm [105PPI] | |
| Mekanik Boyut: | Ekran alanı (H×V) | Bezel Açılışı (H×V) | Toplam Boyut (H × V) | Toplam Derinlik |
| 245.76×184.32 mm | 248.76×187.32 mm | 265.5×206.3 mm | 8/13.5 (tip/max.) mm | |
| Çizelge Özellikleri: | Şekil şekli | Görünüm oranı (H: V) | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4:3 | Manzara tipi | ||
| Diğer özellikler: | Kütle | Panel kapağı | Yüzey Tedavisi | |
| TBD | - | - | ||
| Delikler ve Koltuklar: | Arka montaj direği | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 600 cd/m2 (Min.) | ADS, normalde siyah, ışınlayıcı. | 10001 (Tip) (İletişim) | |
| İyi görünüm | Görme açısı | Yanıt Zamanı | |
| Simetri | 85/85/85/85 (Tip) | 30 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı: | Destek Rengi | Renk Koordinatları |
| 6789K | 16.2M (6 bit + FRC) | X:0.311Y:0.310 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 69 | % 92 | % 71 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 71 | % 51 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Tekdüzelik: | 1.25/1.33 (Tip/Max.) | ||
| Arka ışık özellikleri: | Türü | Konum | Hayat ((Saatlar) | miktarı | Şekli | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 30K ((Min.) | 8S6P | 6 tel | - | |
| WLED Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
| 24.0V (Tip.) | 60mA (Tip.) | 8.64±0.86W | ||||
| Arayüz Özellikleri: | WLED Sürücü Devleti | Fiziksel Tip | Arayüz Konumu | |||
| - Hayır. | Bağlantı | - | ||||
| Arayüz Ayrıntıları | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| IRISO | IMSA-9686S-10B-GF4N | 1 adet | 10 iğne | 0.5 mm | BLE-10PINS-AANCCCCCCN | |
| Sinyal Elektrik: | Giriş Voltajı | Girdi akımı | Güç tüketimi | |||
|---|---|---|---|---|---|---|
| 3.3/11.5/17.0/-9.0V (Tip.) ((VCC/AVDD/VGH/VGL) | - | 1.2/2.0W (Tip/En fazla.) | ||||
| Arayüz Özellikleri: | Sinyal Türü | Fiziksel Tip | Arayüz Konumu | |||
| LVDS (1 ch, 8-bit) | Bağlantı | - | ||||
| Arayüz ayrıntıları: | Marka Adı | Model Adı | miktarı | Çubuklar | Pin Pitch | Pin Yapılandırması |
| IRISO | IMSA-9686S-30B-GF4N | 1 adet | 30 iğne | 0.5 mm | ||

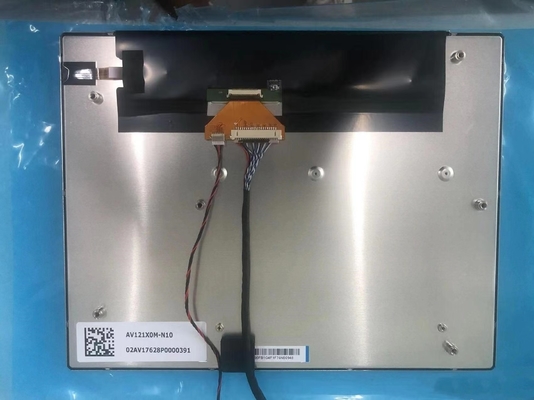

Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 245.76 ((W) × 184.32 ((H) mm, kontur boyutu 265.5 ((W) × 206.3 ((H) × 13.5 ((D) mm, görüntüleme alanı boyutu 248 mm'dir.76 ((W) × 187.32(H) mm, TBD'nin net ağırlığı. Bir ADS, Normalde Siyah, İletişimsel LCM ürünü olarak, AV121X0M-N10 600 cd/m2 ekran parlaklığı 1000:1 iletimsel kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, Simetri üzerinde en iyi görüntü yönü ve 30 (Typ.) ((Tr+Td) ms yanıt süresi. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 6 bit + FRC gri ölçeği sinyali ile belirlenir.Bu yüzden 16'dan oluşan bir paleti sunar..2M renkleri, aynı zamanda renk gamutunun% 70 (NTSC) performansıyla. Bu ürün, Edge ışık tipi olarak yerleştirilen ve 30K saatlik bir çalışma ömrüne sahip olan 8S6P WLED'yi arka ışık sistemine sahipti.Dış arka ışık sürücüsü ek olarak gereklidir.. AV121X0M-N10, sinyal girişi sistemi olarak LVDS (1 ch, 8-bit) kullanır.
