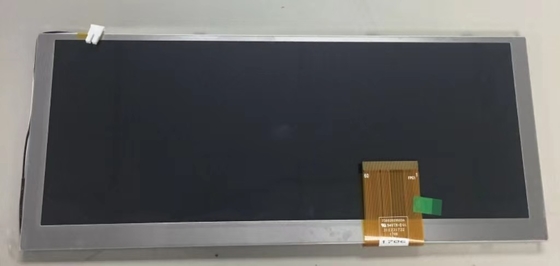

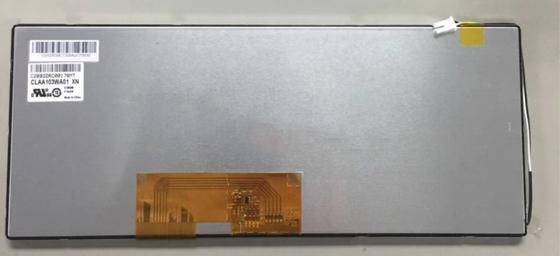

Ürün ayrıntıları:
|
| Marka: | CPT | Çapraz Boyut: | 10.3" |
|---|---|---|---|
| Karar: | 1280(RGB)×480, DVGA 133PPI | Parlaklık: | 800 cd/m2 |
| Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | Çevre: | Çalışma sıcaklığı: -20 ~ 70 °C; Depolama sıcaklığı: -30 ~ 80 °C; titreşim seviyesi: 2.9G (28.4 m/s2) |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|
| CLAA103WA01 XN | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28.4 m/s2) |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 800 (Tip.) | 85/85/85/85 (Tip) | 25 (Tip.) ((Tr+Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | HFFS, Normalde Siyah, İletişimsel | 1000: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 7488K | 262K/16.7M (6-bit / 8-bit) | X:0.300Y:0.312 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 75 | % 92 | % 74 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 78 | % 56 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.18/1.43 (Tip/Max.) | ||
| Performans: | 3D Teknoloji | Güneş Işığı Görünürlüğü | Yansıtıcılık |
| - | Güneş Işığı Okulabilir | ||
| Panel Boyutu: | 10.3 | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 1280 ((RGB) × 480 [DVGA] | RGB Dikey Şerit | 0.1905×0.1905 [133PPI] | 0.0635 x 0.1905 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0.3 mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 83 (H:V) | ||
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 260g (Tip.) | - | Antiglare (Haze 25%) | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 9S3P | Dizi | 30K ((Min.) | - | |
| WLED Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 26.96±3.15V | 210mA (Tip.) | 5.66W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | - Hayır. | Bağlantı | ||||
| Arayüz ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| JST | BHSR-02VS-1 | 3.5 mm | 2 iğne | 1 adet | BLE-2PINS-AC | |
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (Tip.) ((DVDD/AVDD/VGH/VGL) | 25/30/0.5/0.5mA (Tip.) ((DIDD/AIDD/IGH/IGL) | 486.5/923.5mW (tip/max.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | LVDS (1 ch, 6/8-bit) | FPC | ||||
| FPC ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| 0.5 mm | 60 iğne | 1 adet | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 243.84 ((W) × 91.44 ((H) mm, dış hat boyutu 265.2 ((W) × 109.8 ((H) × 7.5 ((D) mm, görüntüleme alanı boyutu 246 mm'dir.84 ((W) × 94.44 ((H) mm, yüzey tedavisi ile Antiglare (Haze 25%), net ağırlığı 260g (Tip.). Bir HFFS, Normalde Siyah, Transmissive LCM ürünü olarak, CLAA103WA01 XN 800 cd / m2 ekran parlaklığı 1000:1 iletim kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 25 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 8 bit gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renk paletini sunar, aynı zamanda renk gamutunun% 70 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 30K saatlik bir çalışma ömrüne sahip olan 9S3P WLED'yi arka ışık sistemine benzetmiştir.CLAA103WA01 XN, sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.0/22.0/-6.0V (Tip.) ((DVDD/AVDD/VGH/VGL).
