Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 14.0" |
|---|---|---|---|
| Karar: | 2560(RGB)×1600, WQXGA 215PPI | Aktif Alan: | 301,824(G)×188,64(Y) mm |
| Görüş açısı: | 89/89/89/89 (Tipik)(CR≥10) | Çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temperatur |
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|

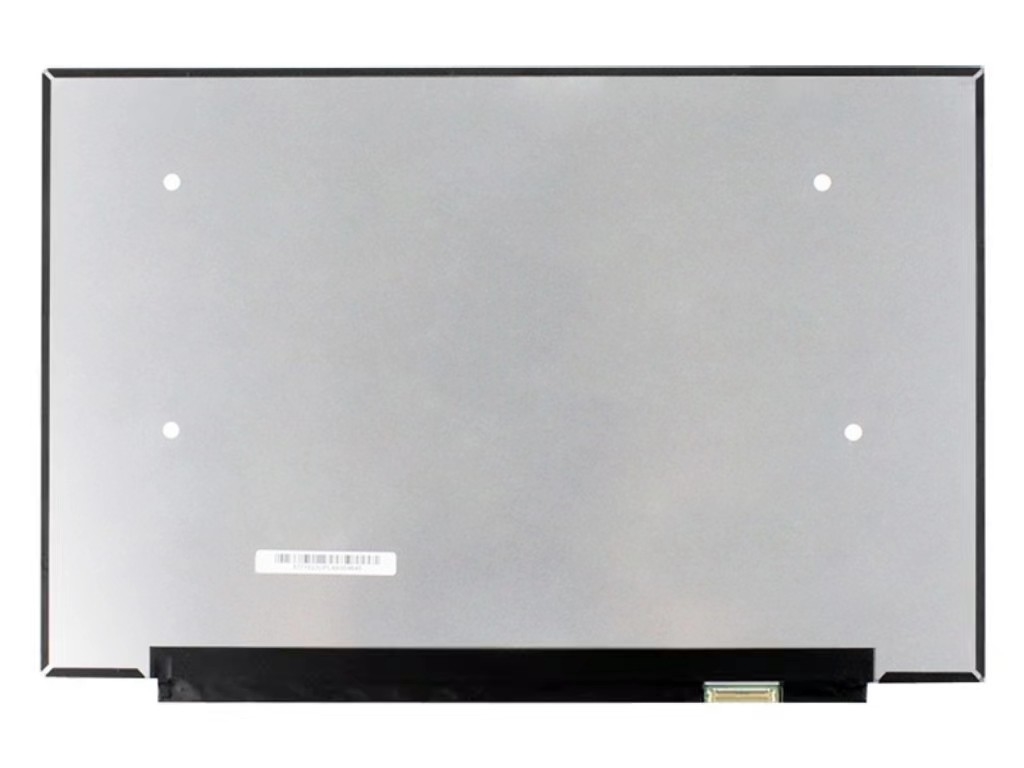

| NE140QDM-NX2 | Oksit TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panel Boyutu: | 14.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | RGB Dikey Şerit | 0.0393×0.1179 mm | 0.1179×0.1179 mm [215PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 301.824×188.64 mm | - | - | - | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:10 (W: H) | Manzara tipi | İnce (PCBA düz, T≤3.2mm) | |
| Bağlantı: | - Hayır. | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| - | ADS, normalde siyah, ışınlayıcı. | 10001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 89/89/89/89 (Tip) ((CR≥10) | Simetri | 25 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| - | 16.7M (8-bit) |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| - | 3.3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| Bağlantı | eDP (2 şerit), eDP1.4, HBR2 (5.4G/yol) | |||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |

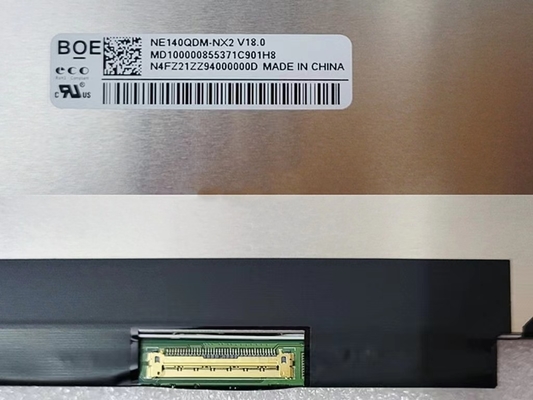

| I-PEX | 20455-040E-76 | 1 adet | 0.5 mm | 40 iğne | ||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | - | - | 15K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Sinyal arayüzüne dahil | LED Sürücü ile | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 301.824 ((W) × 188.64 ((H) mm, şekli Slim (PCBA Flat, T≤3.2mm) 'dir.İletişimsel LCM ürünü, NE140QDM-NX2, 1000: 1 iletim kontrast oranı, 89/89/89/89 (Typ.) ((CR≥10) (L / R / U / D) görüntüleme açısı, Simetri üzerinde en iyi görüntüleme yönü ve 25 (Typ.) ((Tr + Td) ms yanıt süresi sağlayabilir.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenirBu ürün, Edge ışık tipi olarak yerleştirilen ve LED Sürücüsü ile 15K saatlik bir çalışma ömrüne sahip olan WLED'yi arka ışık sistemi olarak benimsemiştir.NE140QDM-NX2, sinyal girişi sistemi olarak eDP (2 Lanes) kullanır, 40 pin ile bağlantılı olan güç kaynağı voltajı 3.3V (tip.).
