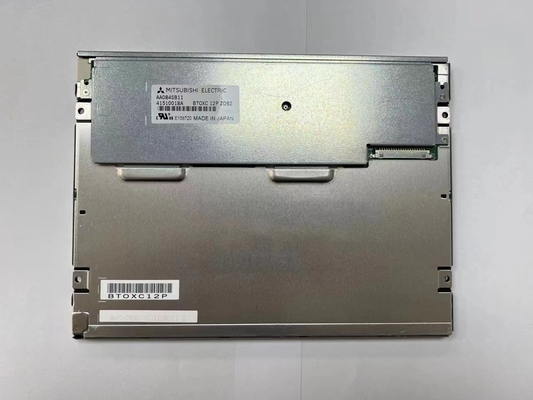

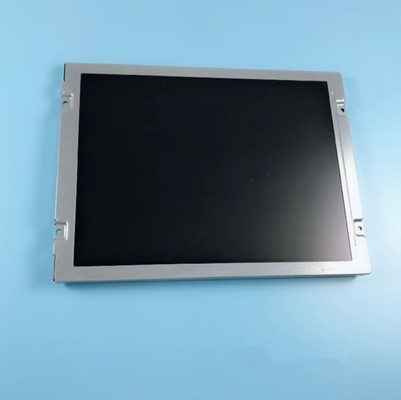

Ürün ayrıntıları:
|
| Marka: | mitsubishi | Çapraz Boyut: | 8.4 |
|---|---|---|---|
| Karar: | 800(RGB)×600, SVGA 119PPI | Parlaklık: | 960 cd/m² |
| Görme açısı: | 80/80/80/60 (Tipik)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama sıcaklığı: -30 ~ 80 °C Çalışma sıcaklığı: -30 ~ 80 °C |
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| AA084SB11--T2 | a-Si TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Panel Boyutu: | 8.4 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | RGB Dikey Şerit | 0.071×0.213 mm | 0.213×0.213 mm [119PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 170.4×127.8 mm | - | 199.5×149 mm | - | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 4(W: H) | Manzara tipi | ||
| Dokunmatik ekran: | Dokunma Noktaları | TP Kontrolörü ve Sinyal | İşletim sistemi | Dokunma Teknolojisi |
| - | - | - | Dört tellü Resistive Touch | |
| Bağlantı: | Yüz montaj delikleri (4-Φ3.4), yan montaj delikleri (4-M2) | |||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 960 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 6001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 80/80/80/60 (Tip.) | Saat 6'da. | 4/12 (Tip) ((Tr/Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K/16.7M (6-bit / 8-bit) | X:0.313Y:0.329 | |
| Performans: | 3D Tipi | Dışarıdan Görülebilirlik | Yansıtıcılık |
| - | Güneş Işığı Okulabilir |
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 260/420mA (tip/max.) | 3.3V (Tip.) | - | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| - | Bağlantı | LVDS (1 ch, 6/8-bit) | ||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| JAE | FI-SEB20P-HFE | 1 adet | 1.25 mm | 20 iğne | LVDS-20P1C8B-010H | |
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | 2 tel | 2 tel | 100K ((Tip.) | Değiştirilebilir | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 100/110mA (tip/max.) | 30/38.1V (tip/max.) | 6.0W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Bağlantı | - Hayır. | ||||
| Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1 adet | 1.0 mm | 6 iğne | BLE-6PINS-NNCAAC | |
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 170.4 ((W) × 127.8 ((H) mm, kontur boyutu 199.5 ((W) × 149 ((H) mm'dir.İletişimsel LCM ürünü, AA084SB11--T2 960 cd/m2 ekran parlaklığı 600: 1 transmissive kontrast oranı, 80/80/80/60 (Typ.)ve 4/12 yanıt süresi (Tip.) ((Tr/Td) ms. Gri ölçeği veya alt pikselin parlaklığı, her nokta için 6 bit / 8 bit gri ölçekli bir sinyalle belirlenir ve böylece 262K/16.7M renkler paletini sunar.aynı zamanda renk gamut performansı %40 (NTSC). Bu ürün, Edge ışık tipi olarak yerleştirilen ve 100K saatlik bir çalışma ömrüne sahip olan arka ışık sistemi olarak 2 dizelik WLED'yi benimsedi.Dış arka ışık sürücüsü ek olarak gereklidir.AA084SB11--T2 sinyal girişi sistemi olarak LVDS (1 ch, 6/8-bit) kullanır.
