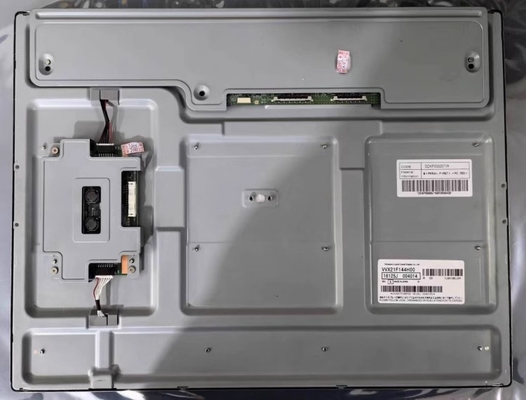

Ürün ayrıntıları:
|
Marka: | Panasonic | Çapraz Boyut: | 21.3" |
---|---|---|---|
Karar: | 1600(RGB)×1200, UXGA 94PPI | Parlaklık: | 700 cd/m² |
Görüş açısı: | 89/89/89/89 (Tipik)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama Sıcaklığı: -20 ~ 60 °C Çalışma Sıcaklığı: 0 ~ 50 °C |
Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
---|---|---|---|---|

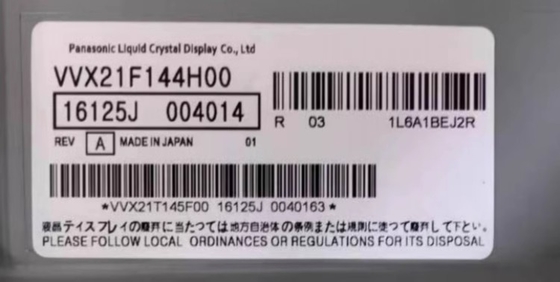

VVX21F144H00 | a-Si TFT-LCD, LCM | - | ||
Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
0 ~ 50 °C | -20 ~ 60 °C |
Panel Boyutu: | 21.3 inç | |||
---|---|---|---|---|
Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
1600 ((RGB) × 1200, UXGA | RGB Dikey Şerit | 0.090×0.270 mm | 0.270×0.270 mm [94PPI] | |
Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
432×324 mm | 436.0×328.0 mm | 456×349.5 mm | 17.48/22.5 (Tip./Max.) mm | |
Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
Düz Düzgen | 4(W: H) | Manzara tipi | ||
Bağlantı: | Sol, sağ çerçevesinde yan montaj delikleri (4-M3) | |||
Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
- | 3.00Kgs (Tip.) | Parlama karşıtı, sert kaplama (3H) |
Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
---|---|---|---|
700 cd/m2 (Tip.) | IPS, normalde siyah, iletken | 14001 (Tip) (İletişim) | |
Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
89/89/89/89 (Tip) ((CR≥10) | Simetri | 11/9 (Tip) (Tr/Td) (ms) | |
Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
7223K | 16.7M (8-bit) | X:0.298Y:0.337 | |
1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
% 76 | % 98 | % 78 | |
DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
% 79 | % 57 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Parlaklık Değişimi: | 1.33 (En fazla 9 puan) | ||
Performans: | 3D Tipi | Dışarıdan Görülebilirlik | Yansıtıcılık |
- | Güneş Işığı Okulabilir |
Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
---|---|---|---|---|---|---|
0.7/1.0A (Tip/En fazla.) | 5.0V (Tip.) | - | ||||
Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
- | Bağlantı | LVDS (2 ch, 8-bit) | ||||
Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
JAE | FI-X30SSLA-HF | 1 adet | 1.0 mm | 30 iğne | LVDS-30P2C8B-160A |

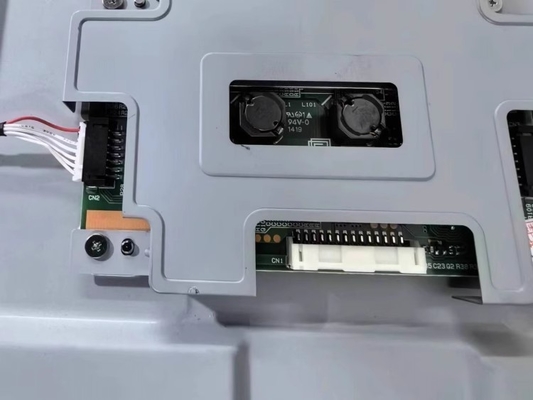

Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
---|---|---|---|---|---|---|
WLED | Kenar ışığı tipi | 5 dize × 2CN | 10S5P×2CN | 70K ((Min.) | - | |
WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
53/56mA (tip/max.) | 56.0/58.2/61.9V (Min./Tip/Max.) | |||||
Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
- | Bağlantı | - Hayır. | ||||
Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
JST | PHR-10 | 2 adet | 2.0 mm | 10 iğne | BLE-10PINS-CNCCNNCCNA |
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 432 ((W) × 324 ((H) mm, dış hat boyutu 456 ((W) × 349.5 ((H) × 22.8 ((D) mm, görüntüleme alanı boyutu 436.0 ((W) × 328.0(H) mm, Antiglare yüzey tedavisi, sert kaplama (3H), net ağırlığı 3.00Kgs (Tip). Bir IPS, Normalde Siyah, Transmissive LCM ürünü olarak, VVX21F144H00 700 cd / m2 ekran parlaklığı 1400 sağlayabilir:1 transmissive kontrast oranı, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 11/9 (Typ.) ((Tr/Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece 16.7M renk paletini sunarak, aynı zamanda% 76 (NTSC) renk gamut performansı ile.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 70K saatlik bir çalışma ömrüne sahip olan 10S5P × 2CN WLED'yi arka ışık sistemi olarak benimsediVVX21F144H00 sinyal giriş sistemi olarak LVDS (2 ch, 8-bit) kullanır.0V (tip).).
