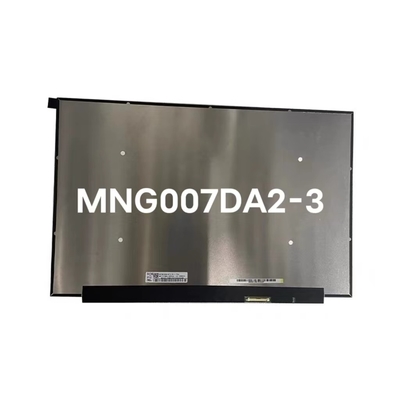

Ürün ayrıntıları:
|
| Marka: | CSOT | Çapraz Boyut: | 16.0" |
|---|---|---|---|
| Karar: | 2560(RGB)×1600, WQXGA 188PPI | Parlaklık: | 500 cd/m² |
| Görüş açısı: | 89/89/89/89 (Tipik)(CR≥10) | Çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |
| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| MNG007DA2-3 | LTPS TFT-LCD, LCM | CSO1628 | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panel Boyutu: | 16.0 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 2560 ((RGB) × 1600, WQXGA | RGB Dikey Şerit | 0.04488×0.13464 mm | 0.13464×0.13464 mm [188PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 344.678×215.424 mm | - | 349.68×224.42 mm | 2.6/4.6 (tip/max.) mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:10 (W: H) | Manzara tipi | İnce (PCBA Eğilmiş, T≤3.0mm) | |
| Bağlantı: | - Hayır. | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 325g (En fazla.) | Antiglare, sert kaplama (3H), yansıma %6.5 (Max.) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 500 cd/m2 (Genel), HDR400 | FFS, Normalde Siyah, Yayıcı | 12001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 89/89/89/89 (Tip) ((CR≥10) | Simetri | 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G'den G'ye) ((OD) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 1.07B (10 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 76 | % 100 | % 78 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 79 | % 56 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.25/1.67 (Max.) | ||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| - | 3.3V (Tip.) | 2.15W (En fazla.) | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| Bağlantı | eDP (4 şerit), eDP1.4 | |||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| I-PEX | 20455-040E-66 | 1 adet | 0.5 mm | 40 iğne | ||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 6 tel | 12S6P | 15K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Sinyal arayüzüne dahil | LED Sürücü ile | ||||
| Şoför Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 377/390mA (tip/max.) | 5.0/12.0/21.0V (Min./Tip/Max.) | 4.52/4.68W (Tip/Max.) | ||||
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.678 ((W) × 215.424 ((H) mm, dış hat boyutu 349.68 ((W) × 224.42 ((H) × 4.6 ((D) mm,Antiglare yüzey tedavisi ile, Sert kaplama (3H), Yansıtıcılık 6.5% (Max.), Net ağırlığı 325g (Max.), Slim şekli (PCBA Bent, T≤3.0mm).MNG007DA2-3 500 cd/m2 ekran parlaklığı 1200 sağlarTransmissive kontrast oranı, 89/89/89/89 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 9 (Typ.) (Tr+Td), 3 (Typ.) (G) (G) (OD) ms yanıt süresiGri ölçeği veya alt pikselin parlaklığı, her nokta için 10 bitlik gri ölçekli bir sinyal ile belirlenir, böylece 1.07B renk paletini sunar, aynı zamanda renk gamutunun% 100 (sRGB) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan 12S6P WLED'yi arka ışık sistemi olarak benimsediMNG007DA2-3, sinyal girişi sistemi olarak eDP'yi kullanır.
