Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 14.0" |
|---|---|---|---|
| Karar: | 1920 ((RGB) × 1200, WUXGA 161PPI | Parlaklık: | 300 cd/m² |
| Görüş açısı: | 89/89/89/89 (Tipik)(CR≥10) | Çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |
| Temel Bilgiler: | Panel markası | Panel Modeli | NV140WUM-T02 | |
|---|---|---|---|---|
| Çapraz Boyut | 14.0" | Uygulama | ||
| Panel Türü | a-Si TFT-LCD, LCM | Model Takma Adları | BOE0A2F | |
| Güvenilirlik: | Operasyon Temp. | 0 ~ 50 °C | Depolama sıcaklığı. | -20 ~ 60 °C |
| RoHS Devleti | Titreme derecesi | 1.5G (14.7 m/s2) |
| Piksel Özellikleri: | Piksel Biçimi | 1920 ((RGB) × 1200 [WUXGA] | Dot Pitch | 0.05236×0.15708 mm (H×V) |
|---|---|---|---|---|
| Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.15708×0.15708 mm (H×V) [161PPI] | |
| Mekanik Boyut: | Ekran Alanı | 301.594×188.496 mm (H×V) | Bezel Bölgesi | - |
| Çizelge Dim. | 306.29×198.6 mm (H×V) | Çizelge Derinliği | 3.0/5.1 (Tip/En fazla.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
| Görünüm oranı | 16:10 (H:V) | Şekil tarzı | İnce (PCBA Eğilmiş, T≤3.0mm) | |
| Dokunmatik Ekran: | Dokunma Noktaları | 10 puan | TP sinyali | I2C (Win10, Win11 desteği) |
| TP denetleyici | Kontrol cihazı ile | Dokunmatik ekran | Hücredeki dokunuş | |
| Delikler ve Koltuklar: | - Hayır. | |||
| Diğer özellikleri: | Ağırlık | 300g (En fazla.) | Yüzey | Parlama karşıtı, sert kaplama (3H) |
| Temel Bilgi: | Parlaklık | 300 cd/m2 (Tip.) | Kontrast oranı | 10001 (Tip) (İletişim) |
|---|---|---|---|---|
| Görme açısı | 89/89/89/89 (Tip) ((CR≥10) | Optik Mod | HADS, normalde siyah, bulaşıcı. | |
| Görme Yönü | Simetri | Yanıt Zamanı | 20 (Tip) ((Tr+Td) (ms) | |
| Renk Performansı: | Renklilik | Wx:0.313" Wy:0.329 | Renk Numaraları | 16.7M (8-bit) |
| Renk sıcaklığı | 6485K. | Beyaz Tekdüzelik | 1.25/1.67 (Max.) | |
| 1931 Renk Sınıfı: | NTSC oranı | % 48 | sRGB | % 65 kapsama |
| Adobe RGB | %50 kapsama | DCI-P3 | 49% kapsama | |
| Rek.2020 | %36 kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Arka ışık özellikleri: | Lamba şekli | 5 tel | Lamba tipi | WLED | Yaşam süresi | 15K ((Min.) (Saatlar) |
|---|---|---|---|---|---|---|
| Değiştirme | - | miktarı | 10S5P | Konum | Kenar ışığı tipi | |
| Arayüz Özellikleri: | Türü | Sinyal arayüzüne dahil | Konum | - | Fener Sürücüsü | LED Sürücü ile |
| Şoför Elektrik: | Giriş voltajı | 5.0/12.0/21.0V (Min./Tip/Max.) | Geçerli Girdi | 217mA (En fazla.) | ||
| Tüketim | 2.6W (En fazla.) | |||||
| Sinyal sistemi: | eDP (2 şerit), eDP1.2, HBR1 (2.7G/yol) | Mantıksal Voltaj | - | |||
|---|---|---|---|---|---|---|
| Sinyal Elektrik: | Giriş voltajı | 3.3V (Tip.) | Geçerli Girdi | 176/200mA (Tip/Max.) | ||
| Tüketim | 0.58/0.6W (Tip/En fazla.) | |||||

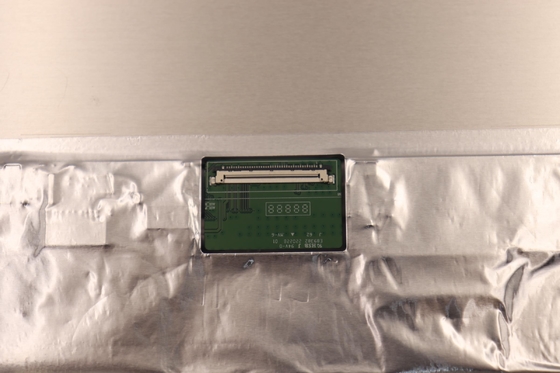

| Arayüz Özellikleri: | Türü | Bağlantı | Konum | |||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
| STM | MSAK24025P40 | 0.5 mm | 40 iğne | 1 adet | ||
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 301.594 ((W) × 188.496 ((H) mm, dış hat boyutu 306.29 ((W) × 198.6 ((H) × 5.1 ((D) mm,Antiglare yüzey tedavisi ile, Sert kaplama (3H), net ağırlığı 300g (Max.), şekil tipi Slim (PCBA Bent, T≤3.0mm).NV140WUM-T02 300 cd/m2 ekran parlaklığı sağlar 1000Transmissive kontrast oranı, 89/89/89/89 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 20 (Typ.) (Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece 16.7M renk paletini sunar, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen ve 15K saatlik bir çalışma ömrüne sahip olan 10S5P WLED'yi arka ışık sistemine benzetmiştir.NV140WUM-T02, sinyal girişi sistemi olarak eDP (2 Lanes) kullanır.
