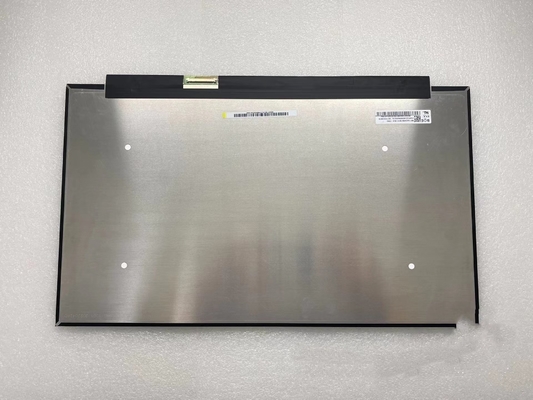

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 2560(RGB)×1440, Dörtlü HD 188PPI | Parlaklık: | 300 cd/m² |
| Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | Çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temperatur |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|
| NE156QHM-NY1 | Oksit TFT-LCD, LCM | BOE0973 | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 300 (Tip.) | 85/85/85/85 (Tip) | 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G'den G'ye) ((OD) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | ADS, normalde siyah, ışınlayıcı. | 1000: 1 (Tip) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 6485K. | 16.7M (8-bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 97 | % 100 | % 89 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 100 | % 72 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Beyaz Variation: | 1.25/1.67 (Max.) | ||
| Panel Boyutu: | 15.6" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 2560 ((RGB) × 1440 [Quad-HD] | RGB Dikey Şerit | 0.13446×0.13446 [188PPI] | 0.04482×0.13446 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 344.22 ((H) × 193.62 ((V) | - | 350.66 ((H) × 216.14 ((V) | 2.4/2.6 (tip/max.) mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 169 (H: V) | İnce (PCBA düz, T≤3.2mm) | |
| Montaj: | - Hayır. | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 285g (En fazla.) | - | Parlama karşıtı, sert kaplama (3H) | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 11S5P | 5 tel | 15K ((Min.) | - | |
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | LED Sürücü ile | Sinyal arayüzüne dahil | ||||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 5.0/12.0/21.0V (Min./Tip/Max.) | 373.3mA (En fazla.) | 4.48W (En fazla.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 3.3V (Tip.) | 636.4mA (En fazla.) | 2.1W (En fazla.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| eDP (4 şerit), eDP1.4, HBR2 (5.4G/yol) | Bağlantı | |||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| STM | MSAK24025P40 | 0.5 mm | 40 iğne | 1 adet | ||
Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.22 ((W) × 193.62 ((H) mm, dış hat boyutu 350.66 ((W) × 216.14 ((H) × 2.6 ((D) mm,Antiglare yüzey tedavisi ile, Sert kaplama (3H), net ağırlığı 285g (Max.), şekil stipe of Slim (PCBA Flat, T≤3.2mm).NE156QHM-NY1 300 cd/m2 ekran parlaklığı sağlar 10001 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 9 (Typ.) ((Tr+Td), 3 (Typ.) ((G) G) (OD) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece aynı zamanda % 100 renk gamut performansı ile 16.7M renk paletini sunar (DCI-P3).Bu ürün 11S5P WLED'i arka ışık sistemi olarak kabul etti. Edge ışık tipi olarak yerleştirildi ve 15K saatlik bir çalışma ömrüne sahipti.NE156QHM-NY1, sinyal girişi sistemi olarak eDP'yi kullanır.
