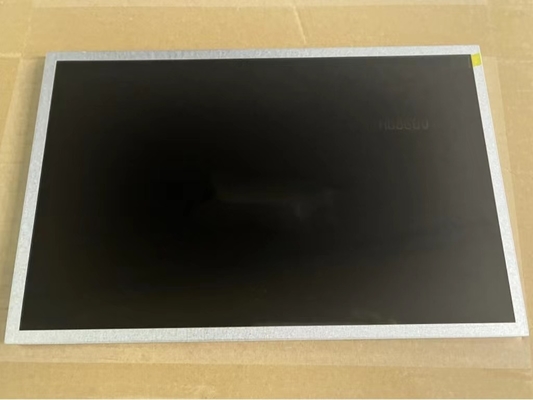

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 12.1" |
|---|---|---|---|
| Karar: | 1280(RGB)×800, WXGA 124PPI | Parlaklık: | 500 cd/m² |

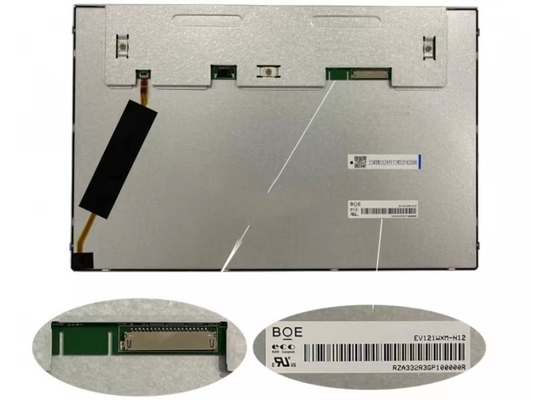

| Temel Bilgi: | Marka | Model | Türü | Model Takma Adları |
|---|---|---|---|---|
| EV121WXM-N12 | a-Si TFT-LCD, LCM | - | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Panel Boyutu: | 12.1 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1280 ((RGB) × 800, WXGA | RGB Dikey Şerit | 0.068×0.204 mm | 0.204×0.204 mm [124PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 261.12×163.2 mm | 264.12×166.2 mm | 277.7×180.6 mm | 8.7±0,5 mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:10 (W: H) | Manzara tipi | ||
| Bağlantı: | Sol, sağ çerçevesinde yan montaj delikleri (4-M2) | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | TBD | Antiglare (Haze 25%) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 500 cd/m2 (Tip.) | ADS, normalde siyah, ışınlayıcı. | 12001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 85/85/85/85 (Tip) | Simetri | 30 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 77 | % 100 | % 78 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 80 | % 57 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.25/1.43 (Tip/Max.) | ||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 150/180/200mA (Min./Tip/Max.) | 3.3V (Tip.) | 0.5/0.59/0.66W (Min./Tip/Max.) | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| Bağlantı | LVDS (1 ch, 6/8-bit) | |||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| HRS | DF19G-20P-1H | 1 adet | 1.0 mm | 20 iğne | ||
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | Dört tel | 12S4P | 50K ((Min.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 160mA (Tip.) | 38.4/39.6V (tip/max.) | 6.14/6.34W (Tip/En fazla.) | ||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Bağlantı | LED Sürücü ile | ||||
| Arayüz Ayrıntıları | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| STM | MSA24038P6 | 1 adet | 1.25 mm | 6 iğne | ||
| Şoför Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 620mA (En fazla.) | 12±1.2V | 7.45W (En fazla.) | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 261.12 ((W) × 163.2 ((H) mm, dış hat boyutu 277.7 ((W) × 180.6 ((H) × 9.2 ((D) mm, görüntüleme alanı boyutu 264 mm'dir.12 ((W) × 166.2(H) mm, Anti-Glare (Haze 25%), TBD net ağırlığı ile yüzey tedavisi ile.1 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) bakış açısı, Simetri üzerindeki en iyi bakış yönü ve 30 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bit / 6 bit + Hi-FRC gri ölçeği sinyali ile belirlenir, böylece 262K/16.7M renkler paletini sunar, aynı zamanda renk gamutunun% 100 (sRGB) performansıyla.Bu ürün, 12S4P WLED'i arka ışık sistemine sahip olarak Edge ışık tipi olarak yerleştirildi (Aşağı taraf) ve 50K saatlik bir çalışma ömrüne sahipEV121WXM-N12, sinyal girişi sistemi olarak LVDS'yi (1 ch, 6/8-bit) kullanır.
