Ürün ayrıntıları:
|
| Marka: | CHIMEI Innolux | Çapraz Boyut: | 30,0" |
|---|---|---|---|
| Karar: | 4096 ((LCR) × 2560, DQSXGA 161PPI | Parlaklık: | 1200 cd/m² |
| Görüş açısı: | 85/85/85/85 (Tip.) ((CR≥20) | Çevre: | Operating Temperature: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temperatur |
| Temel Bilgi: | Üreticisi | Panel Modeli | Panel Türü | Takma adlar |
|---|---|---|---|---|

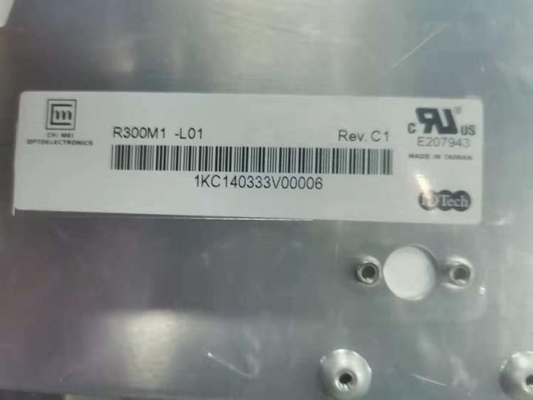

| R300M1-L01 | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Temel Bilgi: | Parlaklık (cd/m2) | Görme açısı (L/R/U/D) | Yanıt süresi (ms) |
|---|---|---|---|
| 1200 (Tip.) | 85/85/85/85 (Tip.) ((CR≥20) | 50/15 (Tip) (Tr/Td) | |
| En iyi görüntü | Ekran Kipi | Kontrast oranı | |
| Simetri | IPS, normalde siyah, iletken | 800: 1 (Min.) (İletişim) | |
| Ekran rengi: | Renk sıcaklığı | Renkleri Göster | Beyaz Koordinat |
| 7984K | Grayscale (10-bit) | X:0.294Y:0.309 | |
| Beyaz Variation: | 1.25/1.40 (Tip/Max.) | ||
| Performans: | 3D Teknoloji | Güneş Işığı Görünürlüğü | Yansıtıcılık |
| - | Güneş Işığı Okulabilir | ||
| Panel Boyutu: | 30.0" | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Piksel Biçimi | Piksel Yapılandırması | Piksel Pitch (mm) | Nokta Okşaması (mm) |
| 4096 ((LCR) × 2560 [DQSXGA] | LCR dikey şeridi | 0.1575×0.1575 [161PPI] | 0.0525 x 0.1575 | |
| Mekanik Boyut: | Etkin Alan (mm) | Bezel Alanı (mm) | Çizelge Boyutu (mm) | Çizelge Derinliği (mm) |
| 645.12 ((H) × 403.2 ((V) | 649.2 ((H) × 413.5 ((V) | 678 ((H) × 448 ((V) | 49.0±0,5 mm | |
| Çizelge Özellikleri: | Form Faktörü | Yönlendirme | Görünüm oranı | Şekil tarzı |
| Düz Düzgen | Manzara tipi | 16:10 (H:V) | ||
| Montaj: | Yan montaj delikleri, Arka montaj delikleri | |||
| Diğer ayrıntı: | Ağırlık | Panel kapağı | Tedavi | |
| 4.60Kg (Tip.) | - | Antiglare (Haze 40%), sert kaplama (3H) | ||
| Lamba özellikleri: | Türü | Konum | miktarı | Şekli | Hayat ((Saatlar) | Fener Değiştirme |
|---|---|---|---|---|---|---|
| CCFL | Doğrudan ışık tipi | - | - | 50K ((Min.) | - | |
| CCFL Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
| 920V (Tip.) | 5.3±0.5mA | |||||
| Çalışma sıklığı | Çıkış Voltajı | |||||
| 40±3KHz | 1740/2140V (Max.) ((Ta=+25/0°C) | |||||
| Arayüz Özellikleri: | Konum | Arka ışık sürücüsü | Türü | |||
| - | Inverter ile | Bağlantı | ||||
| Arayüz ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| JST | SM14B-PH-SM6-K-TB (HF) | 2.0 mm | 14 iğne | 1 adet | ||
| Şoför Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç tüketimi | |||
| 24.0±1.2V | 3.4A (Tip.) | 81.0/98.0W (Tip./Max.) | ||||
| Panel Sürücü Elektrik: | Voltaj kaynağı | Mevcut Tedarik | Güç | |||
|---|---|---|---|---|---|---|
| 12.0V (Tip.) | 0.82/1.15A (Tip/En fazla.) | 9.84/13.8W (tip/max.) | ||||
| Arayüz Özellikleri: | Konum | Sinyal | Türü | |||
| - | LVDS (4 ch, 10 bit) | Bağlantı | ||||
| Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Pin miktarı | miktarı | Yapılandırma |
| JAE | FI-RE41S-HF | 0.5 mm | 41 iğne | 2 adet | ||
Pikselleri LCR Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, 645.12 ((W) × 403.2 ((H) mm aktif alanı, 678 ((W) × 448 ((H) × 49.5 ((D) mm kontur boyutu, 649 görüntüleme alanı boyutu vardır.2 ((W) × 413.5 ((H) mm, Antiglare (Haze 40%), Hard kaplama (3H) yüzey tedavisi ile, net ağırlığı 4.60Kgs (Tip). IPS, Normalde Siyah, Transmissive LCM ürünü olarak,R300M1-L01 1200 cd/m2 ekran parlaklığı 800 sağlar1 transmissive kontrast oranı, 85/85/85/85 (Typ.) ((CR≥20) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 50/15 (Typ.) ((Tr/Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı, her nokta için 10 bitlik gri ölçekli bir sinyal ile belirlenirBu ürün, CCFL'yi arka ışık sistemi olarak kabul etti ve Direkt ışık tipi olarak yerleştirildi ve 50K saatlik bir çalışma ömrüne sahipti.R300M1-L01 LVDS kullanır (4 ch, 10 bit) sinyal girişi sistemi olarak, 82 pin bağlantısı ile 12.0V (Typ.) güç kaynağı voltajı ile bağlantılı.
