Ürün ayrıntıları:
|
| Marka: | SAMSUNG | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1366(RGB)×768, WXGA 100PPI | Parlaklık: | 220 CD/m² |
| Görüş açısı: | 45/45/15/30 (Tip.)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama Sıcaklığı: -20 ~ 60 °C Çalışma Sıcaklığı: 0 ~ 50 °C |
| Temel Bilgi: | Marka | Model 16 Uyumlu | Türü | Model Takma Adları |
|---|---|---|---|---|

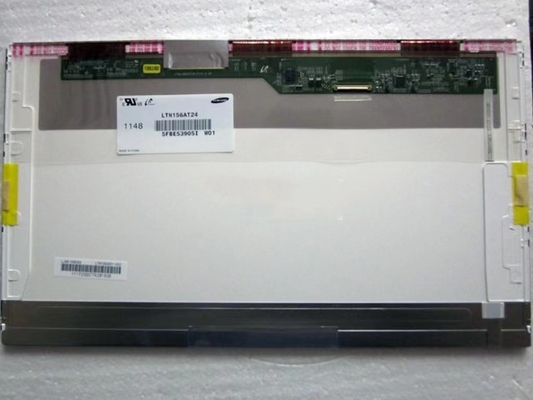

| LTN156AT24-W01 | a-Si TFT-LCD, LCM | SEC324A | ||
| Güvenilirlik: | RoHS | Çalışma sıcaklığı | Depolama sıcaklığı | titreşim direnci |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panel Boyutu: | 15.6 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1366 ((RGB) × 768, WXGA | RGB Dikey Şerit | 0.084×0.252 mm | 0.252×0.252 mm [100PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 344.232×193.536 mm | 348.8×197.0 mm | 359.3×209.5 mm | 5.1/5.5 (Tip./En fazla.) mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 (W: H) | Manzara tipi | Kelin (PCBA Bent, T≥5.2mm) | |
| Bağlantı: | Sol, sağ çerçevesinde yan montaj delikleri (8-M2) | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 450g (En fazla.) | Parlama (Haze 0%), Sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 220 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 4001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 45/45/15/30 (Tip) ((CR≥10) | Saat 6'da. | 16 (Tip) ((Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 60 | % 79 | 62% | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| 62% | % 45 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.70 (En fazla 13 puan) | ||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 240/264mA (tip/max.) | 3.3V (Tip.) | 0.79W (Tip.) | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| Bağlantı | LVDS (1 ch, 6 bit) | |||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| I-PEX | 20455-040E-12 | 1 adet | 0.5 mm | 40 iğne | LVDS-40P1C6B-040B | |
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışığı tipi | 1 dize | 4S1P | 10K ((Min.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 115mA (Tip.) | 26.4V (Tip.) | |||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Sinyal arayüzüne dahil | LED Sürücü ile | ||||
| Şoför Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| - | 6.0/12.0/24.0V (Min./Tip/Max.) | 3.9W (En fazla.) | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.232 ((W) × 193.536 ((H) mm, kontur boyutu 359.3 ((W) × 209.5 ((H) × 5.5 ((D) mm, görüntüleme alanı boyutu 348 mm'dir.8 ((W) × 197.0 ((H) mm, Glare (Haze 0%), Hard kaplama (3H), net ağırlığı 450g (Max.), Wedge şekli (PCBA Bent, T≥5.2mm).LTN156AT24-W01 220 cd/m2 ekran parlaklığı 4001 transmissive kontrast oranı, 45/45/15/30 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve 16 (Typ.) ((Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renk paletini sunar, aynı zamanda renk gamutunun% 60'ının (NTSC) performansıyla.Bu ürün 4S1P WLED'i arka ışık sistemi olarak kabul etti. Edge ışık tipi olarak yerleştirildi ve 10K saatlik bir çalışma ömrüne sahipti.LTN156AT24-W01, sinyal girişi sistemi olarak LVDS'yi (1 ch, 6-bit) kullanır.
