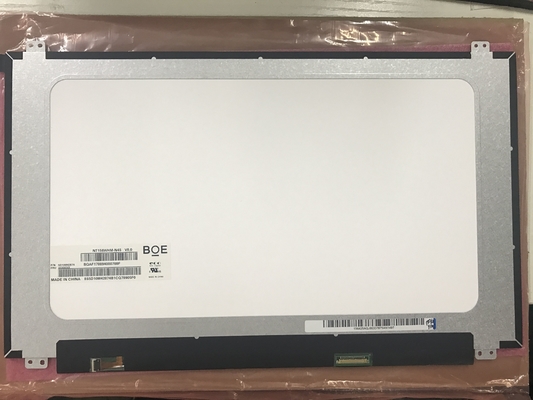

Ürün ayrıntıları:
|
| Marka: | BOE | Çapraz Boyut: | 15.6" |
|---|---|---|---|
| Karar: | 1366(RGB)×768, WXGA 100PPI | Parlaklık: | 220 CD/m² |
| Görüş açısı: | 45/45/20/40 (Tipik)(CR≥10) | Max. Maks. Ratings Derecelendirmeler: | Depolama Sıcaklığı: -20 ~ 60 °C Çalışma Sıcaklığı: 0 ~ 50 °C |
| Temel Bilgi: | Üreticisi | Panel Modeli 1 Uyumlu | Panel Türü | Takma adlar |
|---|---|---|---|---|
| NT1156WHM-N46 | a-Si TFT-LCD, LCM | - | ||
| Çevre: | RoHS Devleti | Operasyon Temp. | Depolama sıcaklığı. | titreşim seviyesi |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Panel Boyutu: | 15.6 inç | |||
|---|---|---|---|---|
| Piksel Özellikleri: | Karar | Piksel Düzenlemesi | Dot Pitch (W × H) | Piksel Pitch (W × H) |
| 1366 ((RGB) × 768, WXGA | RGB Dikey Şerit | 0.084×0.252 mm | 0.252×0.252 mm [100PPI] | |
| Mekanik Boyut: | Etkin Alan (W × H) | Bezel Alanı (W × H) | Çizelge Boyutu (W × H) | Çizelge Derinliği |
| 344.232×193.536 mm | - | 350.73×205.64 mm | 3.0/5.4 (Tip./Max) mm | |
| Çizelge Özellikleri: | Şekil Tarzı | Görünüm oranı | Yönlendirme | Şekil tarzı |
| Düz Düzgen | 16:9 (W: H) | Manzara tipi | İnce (PCBA Eğilmiş, T≤3.0mm) | |
| Bağlantı: | - Hayır. | |||
| Diğer özellikleri: | Panel kapağı | Ağırlık | Yüzey | |
| - | 380g (En fazla.) | Parlama karşıtı, sert kaplama (3H) | ||
| Temel Bilgi: | Parlaklık | Çalışma Modu | Kontrast oranı |
|---|---|---|---|
| 220 cd/m2 (Tip.) | TN, Normalde Beyaz, Yayıcı | 5001 (Tip) (İletişim) | |
| Görme açısı ((L/R/U/D) | Görme Yönü | Yanıt Hızı | |
| 45/45/20/40 (Tip) | Saat 6'da. | 12 (Tip) (Tr+Td) (ms) | |
| Ekran rengi: | Renk sıcaklığı | Renk miktarı | Beyaz Renk Renklilik |
| 6485K. | 262K (6 bit) | X:0.313Y:0.329 | |
| 1931 Renk Sınıfı: | NTSC oranı | sRGB kapsamı | Adobe RGB Kapsamı |
| % 45 | % 63 | % 47 | |
| DCI-P3 Kapsamı | Rek.2020 Kapsamı | Yorumlar | |
| % 47 | % 34 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Parlaklık Değişimi: | 1.25/1.54 (Max.) | ||
| Sinyal Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
|---|---|---|---|---|---|---|
| 212/303mA (tip/max.) | 3.3V (Tip.) | 0.7/1.0W (Tip/En fazla.) | ||||
| Arayüz Özellikleri: | Konum | Türü | Arayüz | |||
| Bağlantı | eDP (1 şerit), eDP1.2, HBR1 (2.7G/yol) | |||||
| Sinyal Arayüzü: | Marka | Model | miktarı | Pin Pitch | Çubuklar | Pin Atama |
| STM | MSAK24025P30 | 1 adet | 0.5 mm | 30 iğne | EDP-30P1L-030J | |
| Arka ışık özellikleri: | Türü | Konum | Şekli | miktarı | Hayat ((Saatlar) | Değiştirme |
|---|---|---|---|---|---|---|
| WLED | Kenar ışık tipi (alt taraf) | Dört tel | 9S4P | 15K ((Min.) | - | |
| WLED Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| 20mA (Tip.) | 27.0V (Max.) | |||||
| Arayüz Özellikleri: | Konum | Türü | WLED Sürücüsü | |||
| - | Sinyal arayüzüne dahil | LED Sürücü ile | ||||
| Şoför Elektrik: | Geçerli Girdi | Giriş voltajı | Tüketim | |||
| - | 5.0/12.0/21.0V (Min./Tip/Max.) | 2.6W (En fazla.) | ||||
Pikselleri RGB Dikey Şerit'te düzenlenmiştir. Mekanik ayrıntılara gelince, aktif alanı 344.232 ((W) × 193.536 ((H) mm, dış hat boyutu 350.73 ((W) × 205.64 ((H) × 5.4 ((D) mm,Antiglare yüzey tedavisi ile, sert kaplama (3H), net ağırlığı 380g (Max.), şekil stipe of Slim (PCBA Bent, T≤3.0mm).:1 iletim kontrast oranı, 45/45/20/40 (Typ.) ((CR≥10) (L/R/U/D) görüntüleme açısı, en iyi görüntüleme yönü saat 6 ve yanıt süresi 12 (Typ.) ((Tr+Td) ms.Gri ölçeği veya alt pikselin parlaklığı her nokta için 6 bitli gri ölçekli bir sinyal ile belirlenir, böylece 262K renk paletini sunar, aynı zamanda renk gamutunun% 45 (NTSC) performansıyla.Bu ürün, Edge ışık tipi olarak yerleştirilen 9S4P WLED'i arka ışık sistemine benzetmiştir ve 15K saatlik bir çalışma ömrüne sahiptir.NT156WHM-N46 sinyal giriş sistemi olarak eDP'yi (1 Lane) kullanır.
