Ürün ayrıntıları:
|
Marka: | BOE | Çapraz Boyut: | 13,5" |
---|---|---|---|
Karar: | 2256(RGB)×1504 201PPI | Parlaklık: | 400 cd/m² |
Görüş açısı: | 85/85/85/85 (Tipik)(CR≥10) | Çevre: | Operating Temp.: 0 ~ 50 °C ; Çalışma Sıcaklığı: 0 ~ 50 °C; Storage Temp.: -20 ~ 60 |

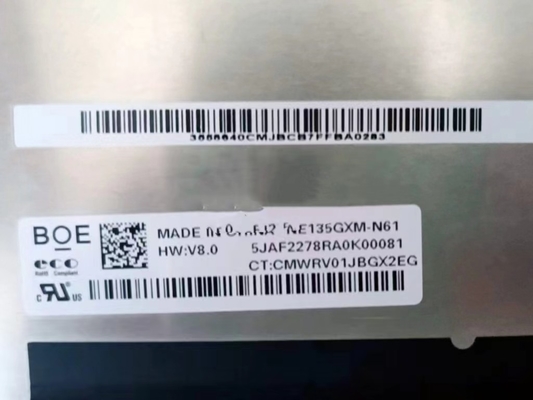

Temel Bilgiler: | Panel markası | Panel Modeli | NE135GXM-N61 | |
---|---|---|---|---|
Çapraz Boyut | 13.5" | Uygulama | ||
Panel Türü | Oksit TFT-LCD, LCM | Model Takma Adları | BOE0A76 | |
Güvenilirlik: | Operasyon Temp. | 0 ~ 50 °C | Depolama sıcaklığı. | -20 ~ 60 °C |
RoHS Devleti | Titreme derecesi | 1.5G (14.7 m/s2) |
Piksel Özellikleri: | Piksel Biçimi | 2256 ((RGB) × 1504 | Dot Pitch | 0.0421×0.1263 mm (H×V) |
---|---|---|---|---|
Yapılandırma | RGB Dikey Şerit | Pixel Pitch | 0.1263×0.1263 mm (H×V) [201PPI] | |
Mekanik Boyut: | Ekran Alanı | 284.933×189.955 mm (H×V) | Bezel Bölgesi | - |
Çizelge Dim. | 289.93×200.91 mm (H×V) | Çizelge Derinliği | 2.0/3.8 (Tip./Max.) mm | |
Çizelge Özellikleri: | Form Faktörü | Düz Düzgen | Yönlendirme | Manzara tipi |
Görünüm oranı | 15:10 (H:V) | Şekil tarzı | İnce (PCBA'nın eğilmesi, T≤3.0mm) | |
Delikler ve Koltuklar: | - Hayır. | |||
Diğer özellikleri: | Ağırlık | 200g (En fazla.) | Yüzey | Parlama karşıtı, sert kaplama (3H) |
Temel Bilgi: | Parlaklık | 400 cd/m2 (Tip.) | Kontrast oranı | 15001 (Tip) (İletişim) |
---|---|---|---|---|
Görme açısı | 85/85/85/85 (Tip) | Optik Mod | ADS, normalde siyah, iletebilir. | |
Görme Yönü | Simetri | Yanıt Zamanı | 30 (Tip) ((Tr+Td) (ms) | |
Renk Performansı: | Renklilik | Wx:0.313" Wy:0.329 | Renk Numaraları | 16.7M (8-bit) |
Renk sıcaklığı | 6485K. | Beyaz Tekdüzelik | 1.25/1.60 (Max.) | |
1931 Renk Sınıfı: | NTSC oranı | % 71 | sRGB | % 100 kapsama |
Adobe RGB | 74% kapsama | DCI-P3 | 74% kapsama | |
Rek.2020 | % 53 kapsama | Yorumlar | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Arka ışık özellikleri: | Lamba şekli | 6 tel | Lamba tipi | WLED | Yaşam süresi | 15K ((Min.) (Saatlar) |
---|---|---|---|---|---|---|
Değiştirme | - | miktarı | 9S6P | Konum | Kenar ışık tipi (alt taraf) | |
Arayüz Özellikleri: | Türü | Sinyal arayüzüne dahil | Konum | - | Fener Sürücüsü | LED Sürücü ile |
Şoför Elektrik: | Giriş voltajı | 5.0/12.0/21.0V (Min./Tip/Max.) | Geçerli Girdi | - | ||
Tüketim | 2.8W (En fazla.) |
Sinyal sistemi: | eDP (4 şerit), eDP1.4b, HBR1 (2.7G/şerit) | Mantıksal Voltaj | - | |||
---|---|---|---|---|---|---|
Sinyal Elektrik: | Giriş voltajı | 3.0V (Tip.) | Geçerli Girdi | 181.8mA (En fazla.) | ||
Tüketim | 0.6W (En fazla.) | |||||
Arayüz Özellikleri: | Türü | Bağlantı | Konum | |||
Bağlantı ayrıntıları: | Marka | Model | Pin Pitch | Çubuklar | miktarı | Yapılandırma |
STM | MSAK24025P40G | 0.5 mm | 40 iğne | 1 adet |

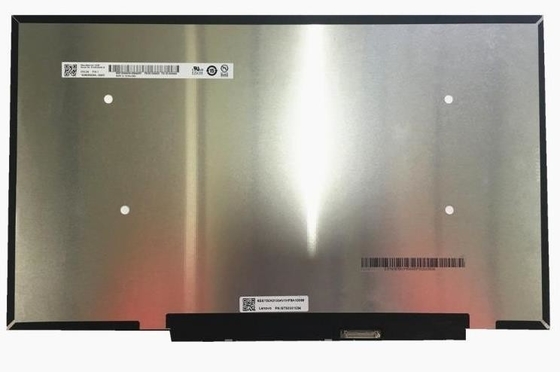

Pikselleri RGB Dikey Şerit olarak düzenlenmiştir. Mekanik ayrıntılara gelince, 284.933 ((W) × 189.955 ((H) mm aktif alanı, 289.93 ((W) × 200.91 ((H) × 3.8 ((D) mm kontur boyutu,Antiglare yüzey tedavisi ile, Sert kaplama (3H), net ağırlığı 200g (Max.), şekil tipi Slim (PCBA Bent, T≤3.0mm).NE135GXM-N61 400 cd/m2 ekran parlaklığı 1500Transmissive kontrast oranı, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) görüntüleme açısı, Simetri üzerindeki en iyi görüntüleme yönü ve 30 (Typ.) (Tr+Td) ms yanıt süresi.Gri ölçeği veya alt pikselin parlaklığı her nokta için 8 bitli gri ölçekli bir sinyal ile belirlenir, böylece 16.7M renk paletini sunar, aynı zamanda% 100 renk gamut performansı (sRGB).Bu ürün, Edge ışık tipi olarak yerleştirilen 9S6P WLED'yi arka ışık sistemine benzetmiştir ve 15K saatlik bir çalışma ömrüne sahiptir.NE135GXM-N61, sinyal girişi sistemi olarak eDP'yi (4 Lanes) kullanır.
